Расчет трехфазного двухобмоточного трансформатора

Нижегородский государственный технический университет им. Р.Е. Алексеева (НГТУ) Кафедра: Теоретическая и общая электротехника
Курсовой проект по дисциплине "Электрические машины"
На тему: "Расчет трехфазного двухобмоточного трансформатора"
Н.Новгород 2016

Задание:
Выполнить расчет и конструктивную разработку трансформатора по следующим данным:
1. Тип трансформатора……………………………………………….ТМ-40/6
2. Мощность…………………………………………………………....40 кВА
3. Число фаз…………………………………………………………...………3
4. Частота…………………………………………………………………50 Гц
5. Номинальное напряжение ВН…………………………...……..……6000В
6. Номинальное напряжение обмотки НН……………………………...400В
7. Схема и группа соединения обмоток…………………………….....У/Ун-0
8. Система охлаждения………………………………естественное масляное
9. Режим работы…………………………………...…....длительная нагрузка
10. Материал обмоточного провода…………………………………………Al

Параметры трансформатора:
1. Напряжение короткого замыкания.……………………….………….4,5 %
2. Потери короткого замыкания……………………………….…......880 Вт
3. Потери холостого хода……………………………………….…….175 Вт
4. Ток холостого хода………………………………………...…….……3,0 %

В данной работе произведен расчет и разработка трансформатора в пакете MathCad.
Графическая часть содержит:

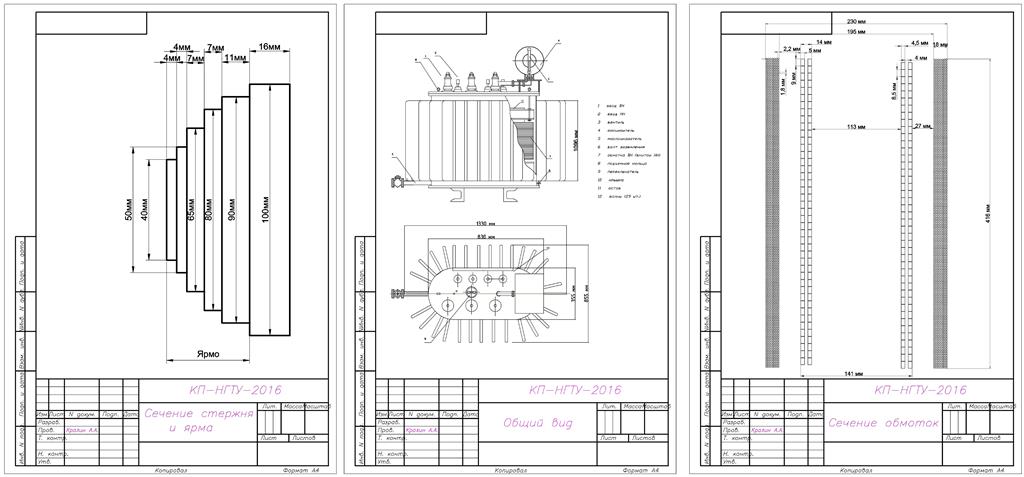

Общий вид трансформатора
Сечение обмоток
Сечение стержня и ярма

Состав: Расчет трансформатора в пакете MathCad; Оформленная работа в Microsoft Office Word; Общий вид, сечение обмоток и сечение стержня и ярма в AutoCAD. Язык документа

Софт: AutoCAD 2015

Каталог / Электрические машины / Трансформаторы / Расчет трехфазного двухобмоточного трансформатора

Просмотр файлов
КП по ЭМ в пакете MathCad.xmcd
Курсовой проект по ЭМ.docx
Общий вид трансформатора.dwg
Сечение обмоток.dwg
Сечение стержня и ярма.dwg
