Трансформаторы ОЛ-4м(10)/6(10) и ОЛЗ-1,25/27,5 исп.УХЛ1

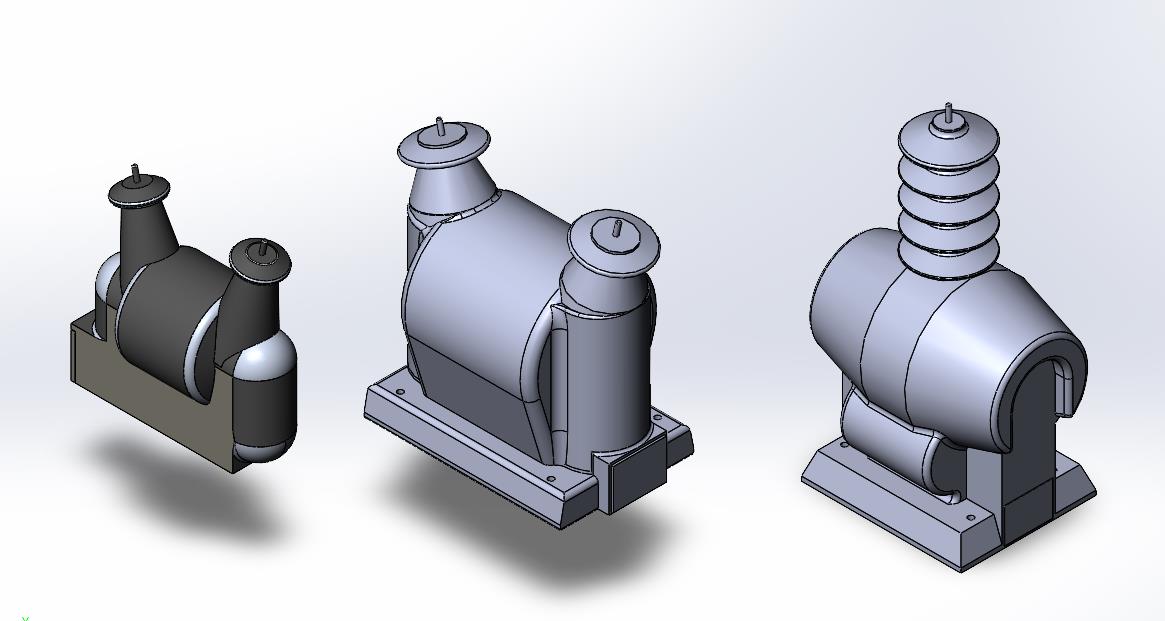

3D-модели предназначены для проверки компоновочных решений на сборках.

Трансформатор ОЛЗ-1,25/27,5 предназначен для питания цепей автоблокировки от ВЛ продольного электроснабжения железных дорог. Трансформатор может быть применен для питания цепей маломощных потребителей других отраслей.
Трансформатор изготовлен в климатическом исполнении «УХЛ» или «Т» категории размещения 1 по ГОСТ 15150.
Трансформатор не имеет собственной защиты от резонансных явлений и коммутационных перенапряжений в сети.
Рабочее положение – вертикальное.
ТУ16 - 99 ОГГ.670 121.030 ТУ. Производство: ОАО "Свердловский завод трансформаторов тока"

Трансформатор ОЛ-4(М)/6(10)/0,23 предназначен для обеспечения питания цепей автоблокировки от воздушных линий СЦБ и продольного электроснабжения железных дорог.
Трансформаторы изготавливаются в климатическом исполнении «УХЛ» и «Т» категории размещения 1 по ГОСТ 15150.
Длина пути утечки III по ГОСТ 9920-89. Допускается параллельная работа трансформаторов с одинаковым номинальным напряжением первичной обмотки и одинаковым значением номинальной мощности.
Рабочее положение – любое.
ТУ16 - 98 ОГГ.670 121.008 ТУ. Производство: ОАО "Свердловский завод трансформаторов тока"

Трансформатор ОЛ-10/6(10) предназначен для обеспечения питания цепей автоблокировки от воздушных линий СЦБ и продольного электроснабжения железных дорог.
Трансформаторы изготавливаются в климатическом исполнении «УХЛ» категории размещения 1 по ГОСТ 15150.
Длина пути утечки lll по ГОСТ 9920-89. Допускается параллельная работа трансформаторов с одинаковыми номинальными напряжениями первичной обмотки и одинаковыми значениями номинальной мощности.
Рабочее положение – вертикальное.
ТУ16-98 0ГГ.670 121.008 ТУ. Производство: ОАО "Свердловский завод трансформаторов тока"
