Вибратор электромагнитный, модель 114.5.129.045.00.

Устройство индивидуального производства, изготовлено в нескольких экземплярах, использовалось в приводах подвижных частей механизмов, использующих в работе вибрацию, типа вибролоток, вибробункерl для технологического перемещения деталей.
Характеристики устройства:
Габариты 185х185х330
Масса 5,5 кг
Ход штока 4 мм
Присоединительный размер штока М16
Электрическая мощность 250 вт
Напряжение питания 24 В
Ток переменный, для регулировки частоты использовался инвертор.

Состав: 3D сборки, детали

Софт: SolidWorks 2017

Файлы:
114.7.840.224 -01 Прокладка.SLDPRT
114.8230.485 Фланец.SLDPRT
114.8.287.005 Груз.SLDPRT
114.8.930.203 Гайка.SLDPRT
hexagon nuts accuracy class b/
hexagon nuts accuracy class b/Hex Nut 5915_gost.sldprt
114.8,223.263 Втулка.SLDPRT
114.6.650.020 Электромагнит/
114.6.650.020 Электромагнит/114.5.768.020 Катушка/
114.6.650.020 Электромагнит/114.5.768.020 Катушка/114.5.768.020-01 Катушка.SLDPRT
114.6.650.020 Электромагнит/114.7.840.222 Клин.SLDPRT
114.6.650.020 Электромагнит/114.6.665.010 Ярмо/
114.6.650.020 Электромагнит/114.6.665.010 Ярмо/114.9.279.020-01 Щека.SLDPRT
114.6.650.020 Электромагнит/114.6.665.010 Ярмо/114.6.665.010 СБ Ярмо.SLDASM
114.6.650.020 Электромагнит/114.6.665.010 Ярмо/114.8.955.004-01 Заклёпка.SLDPRT
114.6.650.020 Электромагнит/114.6.665.010 Ярмо/114.7.777.019-01 Пакет пластин.SLDPRT
114.6.650.020 Электромагнит/114.6.650.020 СБ Электромагнит.SLDASM

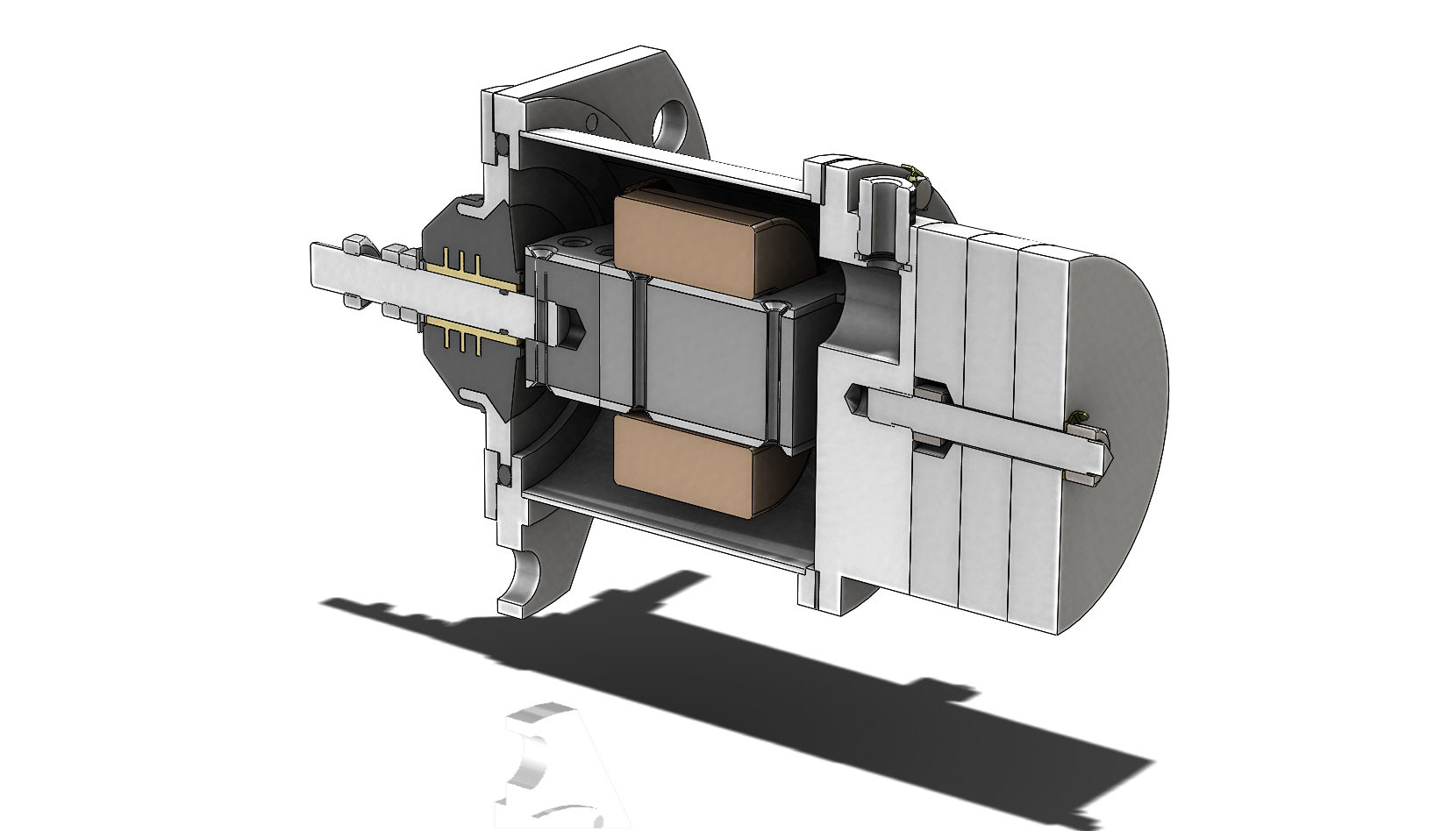

114.5.129.045 СБ Вибратор.JPG
114.8.287.005-01 Груз.SLDPRT
114.8.287.006 Груз.SLDPRT
Шайба 6 гнутая.SLDPRT
114.7.840.223 Прокладка.SLDPRT
114.7.064.672 Крышка.SLDPRT
114.7.854.070-01 Шайба.SLDPRT
Шайба 6 -01 гнутая.SLDPRT
114.7.854.070 Шайба.SLDPRT
bolts/
bolts/Hex Bolt 7798_gost.sldprt
114.8.942.140 Шайба.SLDPRT
114.6.400.001 Амортизатор/
114.6.400.001 Амортизатор/114.8.400.002 Крышка.SLDPRT
114.6.400.001 Амортизатор/114.6.400.000 СБ Амортизатор.SLDASM
114.6.400.001 Амортизатор/Втулка резиновая.SLDPRT
114.6.400.001 Амортизатор/114.8.400.001 Втулка.SLDPRT
114.5.129.045 СБ Вибратор.SLDASM
114.8.684.284 Прокладка.SLDPRT
114.6.665.008 Якорь/
114.6.665.008 Якорь/114.8.927.115 Шпилька.SLDPRT
114.6.665.008 Якорь/Пакет пластина.SLDPRT
114.6.665.008 Якорь/114.8.957.003-01 Заклёпка.SLDPRT
114.6.665.008 Якорь/Кольцо 012-016-25-2-4 ГОСТ 9833-73.SLDPRT
114.6.665.008 Якорь/114.6.665.009 СБ Якорь.SLDASM
114.6.665.008 Якорь/Кольцо 115-125-58-2-4 ГОСТ 9883-73.SLDPRT
114.6.665.008 Якорь/Щека.SLDPRT
114.6.665.008 Якорь/114.6.665.008 СБ Якорь.SLDASM
114.6.663.019 Корпус/
114.6.663.019 Корпус/114.6.663.019 СБ Корпус.SLDASM
114.6.663.019 Корпус/114.8.230.484 Фланец.SLDPRT
114.6.663.019 Корпус/114.8.230.483 Фланец.SLDPRT
114.6.663.019 Корпус/114.8.027.117 Обечайка.SLDPRT
114.8.987.114 Шпилька.SLDPRT
Шайба 12 гнутая.SLDPRT
114.7.840.224 Прокладка.SLDPRT
