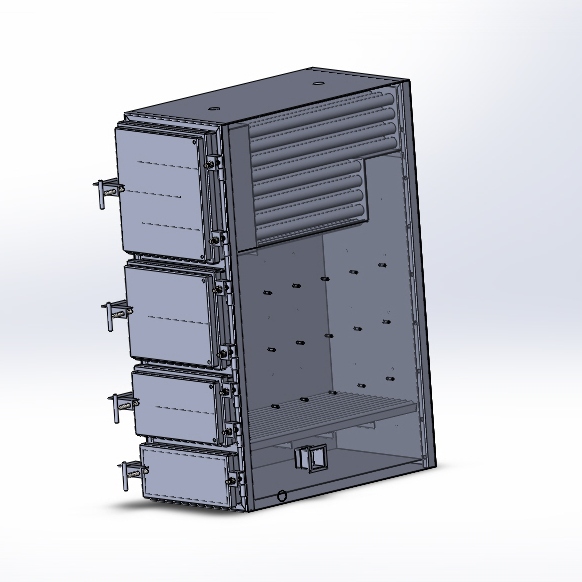

Котел твердотопливный
1.Объем топки - 860 литра
2. Номинальная мощность 120 кВт.
3.КПД - не менее 85%
