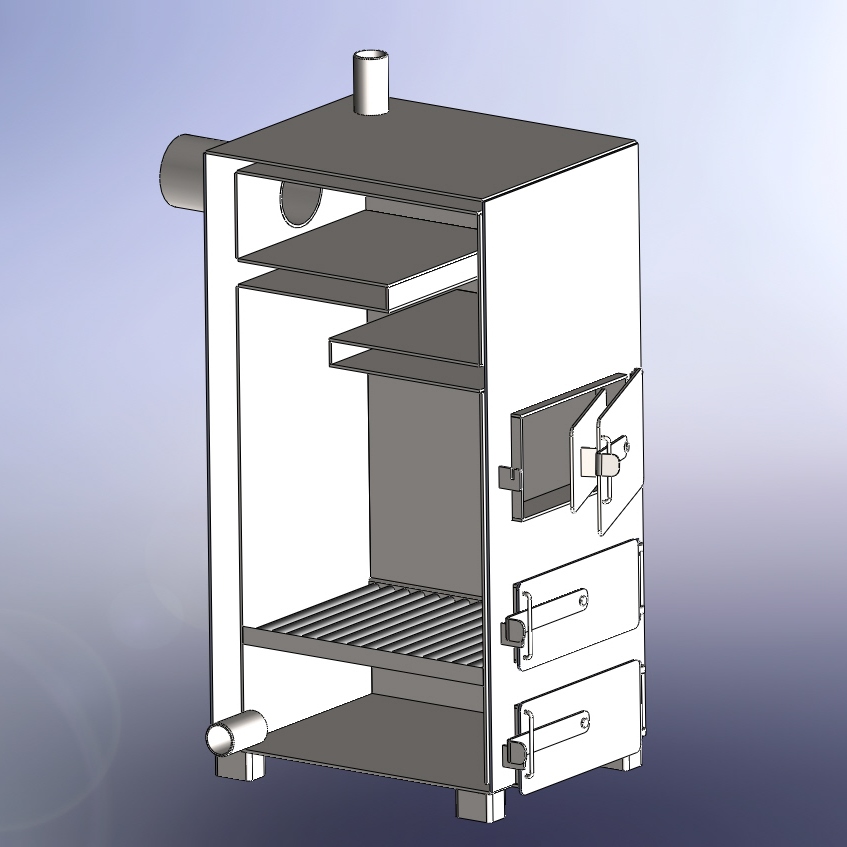

Котел твердотопливный 15кВт выполненный с листа 4мм Ст3.
- Высота 870мм,
- Ширина 360мм,
- Длина 460мм,
- Диаметр дымовой трубы 100мм.
