Котел твердотопливный (5 кВт)

0
22
1220
6
0
200

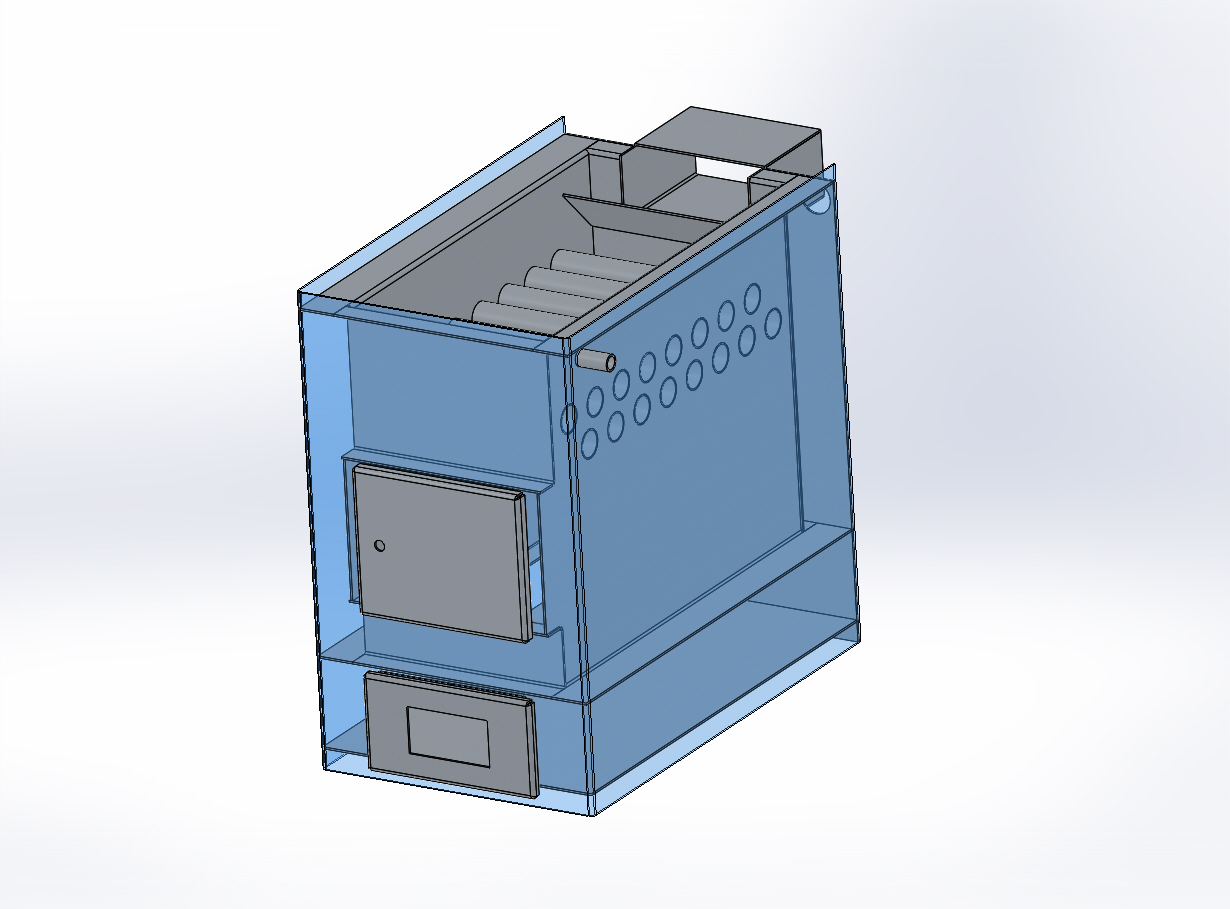

3D модель Котел твердотопливный (5 кВт)

Котел твердотопливный с водяной рубашкой
Ориентировочная мощность - 5кВт
Габариты :
Высота - 710 мм.
Ширина - 440 мм.
Глубина - 715(котел)/895(с дымоотводом)

3D Модели Котел котел 5кВт котёл твердотопливный твердотопливный
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Автор
user-avatar Андрей Нестеренко
Дата
05.07.2018
Язык
Русский
Состав
Сборочный чертеж, деталировка, 3D сборка, 3D деталировка
Софт
SolidWorks 2016 SP5.0 Как открыть?
Содержимое архива
  • 00.003 Боковая секция рубашки.SLDDRW
  • 00.008 Задняя стенка.SLDPRT
  • 00.005 Передняя секция рубашки верхняя часть.SLDPRT
  • Петля.SLDASM
  • 00.013 Крышка кронштейна.SLDDRW
  • 00.005 Передняя секция рубашки верхняя часть.SLDDRW
  • 00.006 Передняя секция рубашки нижняя часть.SLDPRT
  • 00.010 Заслонка.SLDDRW
  • Котел твердотопливный (5 кВт).SLDASM
  • 00.012 Держатель.SLDDRW
  • 00.015 Крышка верхняя.SLDPRT
  • 00.010 Заслонка.SLDPRT
  • 00.000 Котел.SLDDRW
  • Передняя секция рубашки.SLDPRT
  • 00.016 Вставка в крышку верхнюю.SLDPRT
  • Штифт.SLDPRT
  • Котел.SLDASM
  • 00.002 Рамка лючка верхнего.SLDPRT
  • Муфта на автоматику.SLDPRT
  • Крышка ни нижнюю крышку.SLDPRT
  • Ребро рубашки.SLDPRT
  • 00.014 Крышка нижняя.SLDPRT
  • Петля.SLDPRT
  • 00.003 Боковая секция рубашки.SLDPRT
  • 00.012 Держатель.SLDPRT
  • 00.011 Кронштейн дымоотвода.SLDPRT
  • 00.008 Задняя стенка.SLDDRW
  • 00.015 Крышка верхняя.SLDDRW
  • 00.004 Рамка лючка нижнего.SLDPRT
  • 00.009 Дно.SLDPRT
  • 00.006 Передняя секция рубашки нижняя часть.SLDDRW
  • Крышка Верхняя в сборе.SLDASM
  • 00.004 Рамка лючка нижнего.SLDDRW
  • 00.007 Задняя секция рубашки.SLDPRT
  • 00.007 Задняя секция рубашки.SLDDRW
  • 00.011 Кронштейн дымоотвода.SLDDRW
  • 00.001 Обшивка котла.SLDDRW
  • Котел.SLDDRW
  • 00.014 Крышка нижняя.SLDDRW
  • 00.013 Крышка кронштейна.SLDPRT
  • 00.009 Дно.SLDDRW
  • Крышка ни нижнюю крышку.SLDDRW
  • 00.002 Рамка лючка верхнего.SLDDRW
  • 00.017 Труба.SLDPRT
  • 00.001 Обшивка котла.SLDPRT
