Твёрдотопливный котел на 20 кВт. Представляю вам нашу лучшую сборку котла модели ТК - 31.
- С полным набором чертежей от ручки до обшивки корпуса.

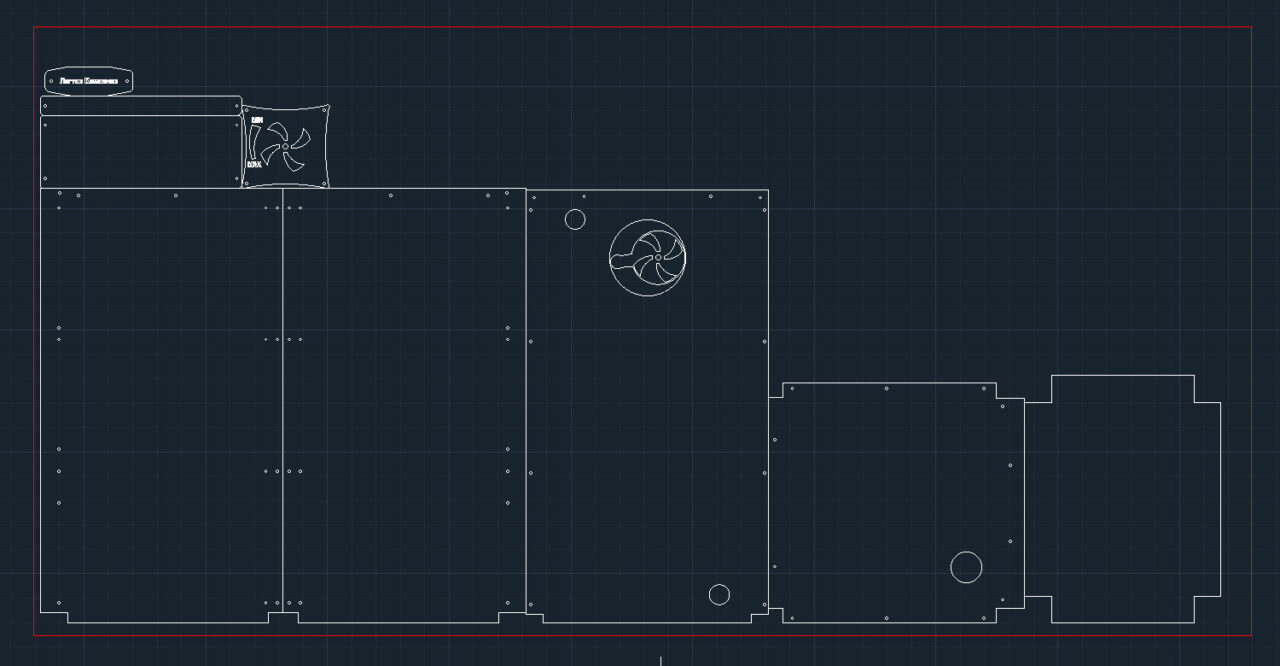

- Весь раскрой для лазерной / плазменной реки.
- Подробная инструкция для гибки.
- Пошаговое инструкция о сборке котла.
- Подробный экономический расчет производства.

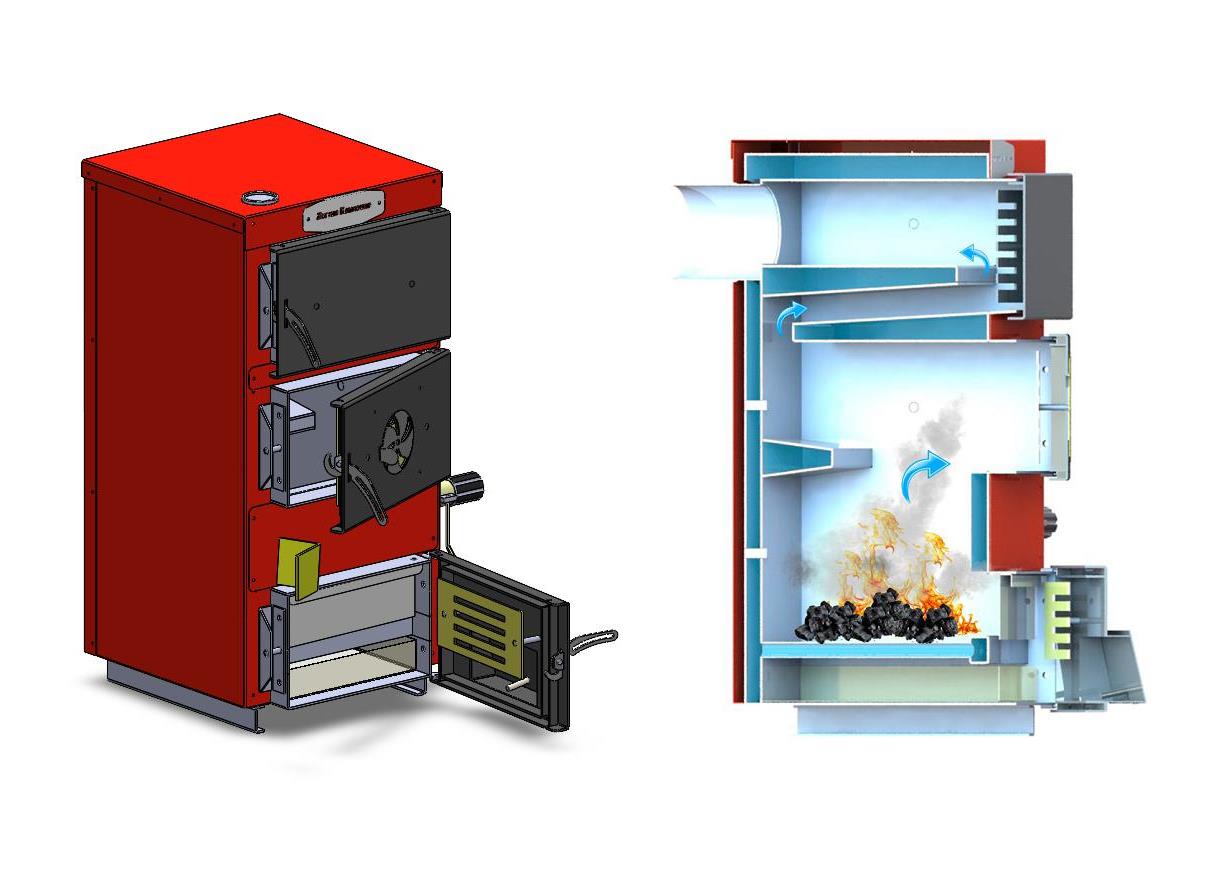

Данный котел самый продаваемый так как имеет малые габаритные размеры, и высокий КПД.
Стенки котла (Лист ст3пс г/к 4 мм)
Обшивка стекловолокно + базальт на двери.
Габаритные размеры Высота 925 мм / Ширина 430 мм / Глубина 440 мм.
Чертежи формата SolidWorks + DXF. Размеры можно настраивать под ваши нужды. Или по согласованию заказчика.
