Чугунный экономайзер ЭБ2-94

100

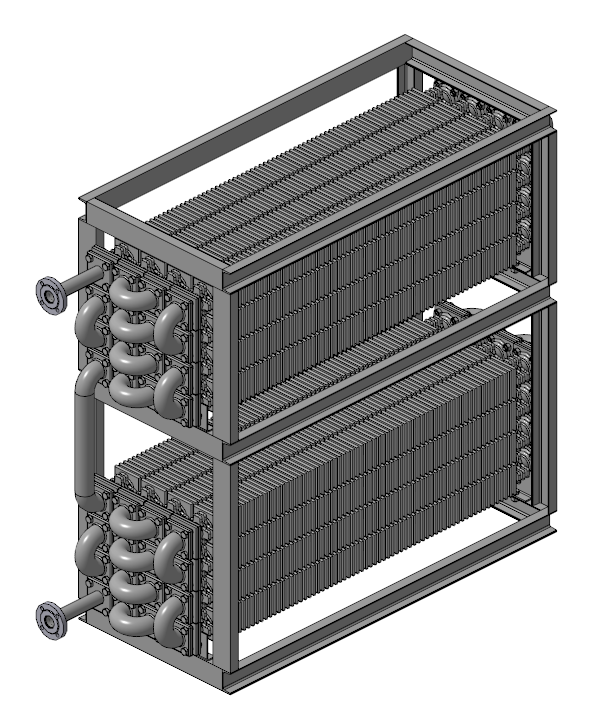

Чугунный экономайзер ЭБ2-94 предназначен для нагрева води перед подачей в паровой котел. Экономайзер состоит из стального каркаса и оребренных чугунных труб. Площадь поверхности нагрева составляет 94 м2.

Габариты:
Высота - 1970 мм.
Ширина - 870 мм.
Длина - 2400 мм.

3D Модели водяной економайзер Теплоснабжение ЭБ2-94 экономайзер

Автор

kobylynskyy

Дата

20.06.2025

Язык

Русский

Состав

3D Сборка (в дереве предупреждения)

Софт

КОМПАС-3D 21 Как открыть?

Содержимое архива

ЭБ2-94
- гребенка сборка.m3d
- качач L=620.m3d
- косынка.m3d
- опора сборка.a3d
- переход 620.a3d
- Сборка верхней рамки.a3d
- Сборка секции.a3d
- Сборка Экономайзера.a3d
- Сборка Экономайзера.stp
- фланец на калач.m3d
- швеллер 10 L=700.m3d
- швеллер 10 L=970.m3d
- швеллер 16 L=778.m3d
- швеллер 16 сборка.m3d
вход.a3d
гребенка.m3d
Деталь.m3d
качач.m3d
косынка.m3d
опора.a3d
переход.a3d
прокладка.m3d
ребро.m3d
Сборка2.a3d
труба 57х3,5 L=300.m3d
труба оребрена.a3d
труба.m3d
фланец вход и выход воды.m3d
фланец на калач.m3d
фланец.m3d
швеллер 10.m3d
швеллер 16.m3d
