Экономайзер чугунный блочный ЭБ1-330 И

Экономайзер чугунный блочный ЭБ1-330 И применяется в качестве хвостовых поверхностей нагрева паровых стационарных котлов типов КЕ-10, ДЕ-16, ДКВР-10 и предназначен для нагрева питательной воды теплом уходящих дымовых газов. Экономайзер ЭБ1-330 И производится на ЧАО «Клавдиевский опытно-экспериментальный завод», Украина, Киевская область, Бородянский район, пгт Клавдиево-Тарасово. Для очистки конвективных поверхностей экономайзера применяется система пневмоимпульсной очистки на базе пневматических пушек «ЭКСЕН»
Технические характеристики:
Площадь нагрева, м.кв. = 330,4;
Избыточное рабочее давление, МПа (кг\см.кв.) = 1,6 (16);
Количество колонок, шт. = 1;
Температура питательной воды (деаэрированной) на входе, град. С = 100;
Температура питательной воды (деаэрированной) на выходе, град.С = 120;
Расчетный КПД, % =90;
Масса сухая, т = 12

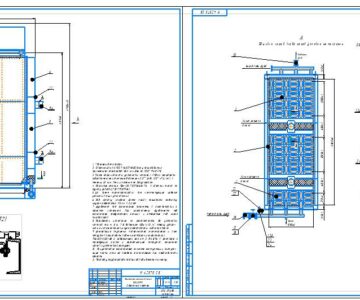

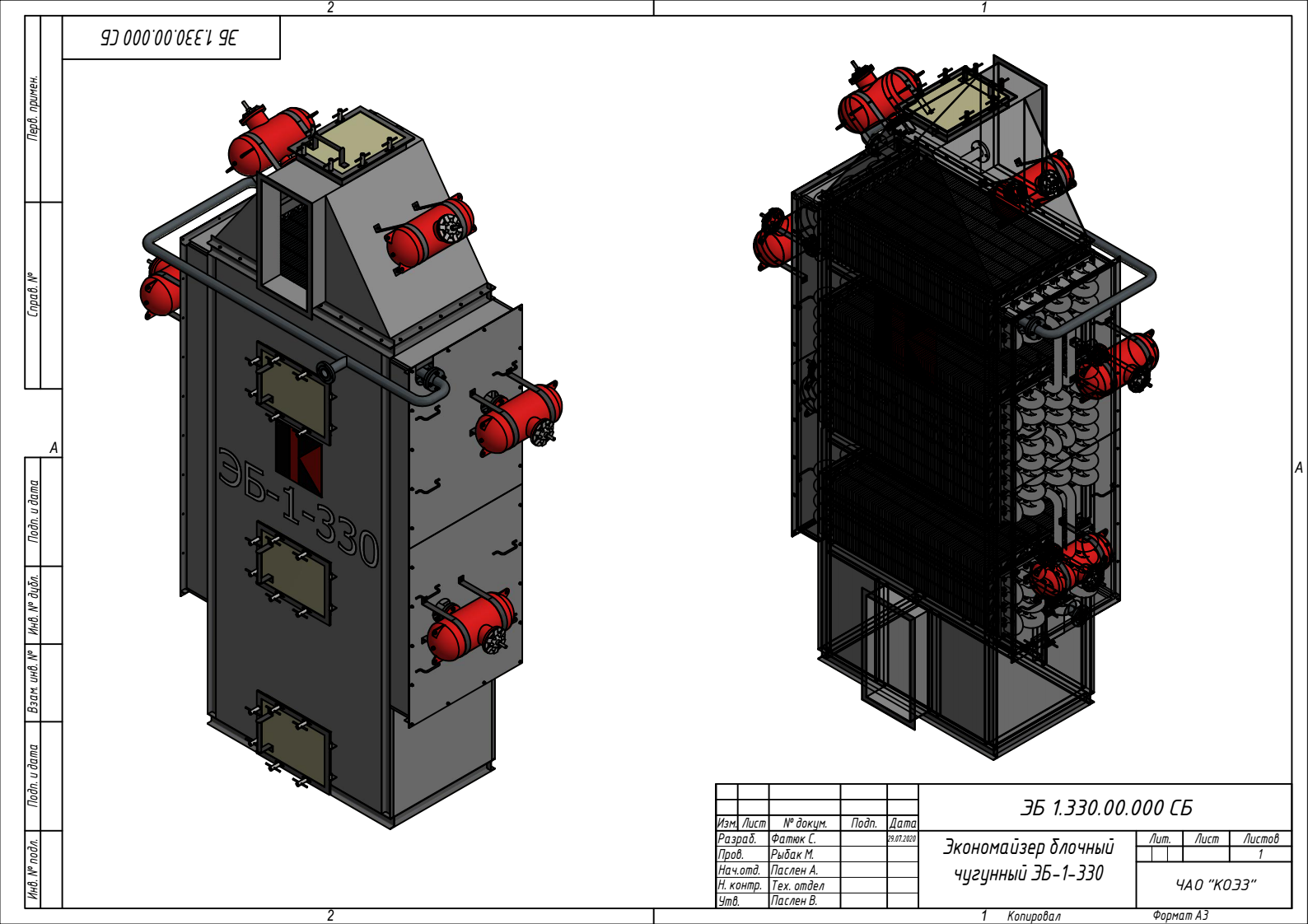

Состав: 3D Сборка

Софт: Autodesk Inventor 2018

Файлы:

Каталог
Инженерные системы
Теплоснабжение
Экономайзер чугунный блочный ЭБ1-330 И

ЭБ-1-330/

ЭБ-1-330/Надпись правая.ipt

ЭБ-1-330/ЭБ 1.330.00.000 СБ.iam

ЭБ-1-330/Стенка семная нижняя левая.ipt

ЭБ-1-330/Дуга чугунная.ipt

ЭБ-1-330/Калач чугунный.ipt

ЭБ-1-330/Стенка семная верхняя левая.ipt

ЭБ-1-330/OldVersions/

ЭБ-1-330/Надпись левая.ipt

ЭБ-1-330/Выходной патрубок.ipt

ЭБ-1-330/Дверца оперативная 700х700.ipt

ЭБ-1-330/Тройник.ipt

ЭБ-1-330/Труба ребристая чугунная L=2000.ipt

ЭБ-1-330/Корпус.ipt

ЭБ-1-330/Изоляция.ipt

ЭБ-1-330/Пирамида.ipt

ЭБ-1-330/Стенка семная нижняя правая.ipt

ЭБ-1-330/Тройник (сгон) выхода.ipt

ЭБ-1-330/Входной патрубок.ipt

ЭБ-1-330/ЭБ 1.330.00.000 СБ/

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение18.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение11.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение24.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение25.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение28.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение12.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение22.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение9.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение26.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение10.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение8.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение23.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение20.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение29.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение1.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение5.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение13.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение21.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение6.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение17.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение27.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение4.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение3.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение7.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение2.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение19.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение14.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение15.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Мастер проектирования/Болтовое соединение16.iam

ЭБ-1-330/ЭБ 1.330.00.000 СБ/Frame/

ЭБ-1-330/Стенка семная верхняя правая.ipt

ЭБ-1-330/ЭБ 1.330.00.000 СБ.idw

ЭБ-1-330/Асбестовый уплотнитель.ipt

ЭБ-1-330/ЭКСЕН/

ЭБ-1-330/ЭКСЕН/OldVersions/

ЭБ-1-330/ЭКСЕН/ЕХ 30310 1горизониальный.ipt

ЭБ-1-330/ЭКСЕН/ЕХ 30310 1 вертикальный.ipt

ЭБ-1-330/ЭБ-1-330.ipj

ЭБ-1-330/Обшивка.ipt
