Описание экономайзера ЭЧБ1-808И
Экономайзер чугунный блочный ЭЧБ1-808И — это трубчатый теплообменник, предназначенный для нагрева питательной воды в паровых котлах (типов ДЕ, КЕ, ДКВр) за счет тепла уходящих дымовых газов. Основные характеристики:
Площадь поверхности нагрева: 808 м².
Количество колонок: 1.
Длина труб: 3 м.
Диаметр труб: 76×8 мм, с квадратным присоединительным фланцем 150×150 мм.
Водяной объем: 1,66 м³.
Рабочее давление: до 2,5 МПа (25 кгс/см²).
Температура воды: на входе ~100 °C, на выходе ~150–160 °C.
Масса: около 24700 кг.

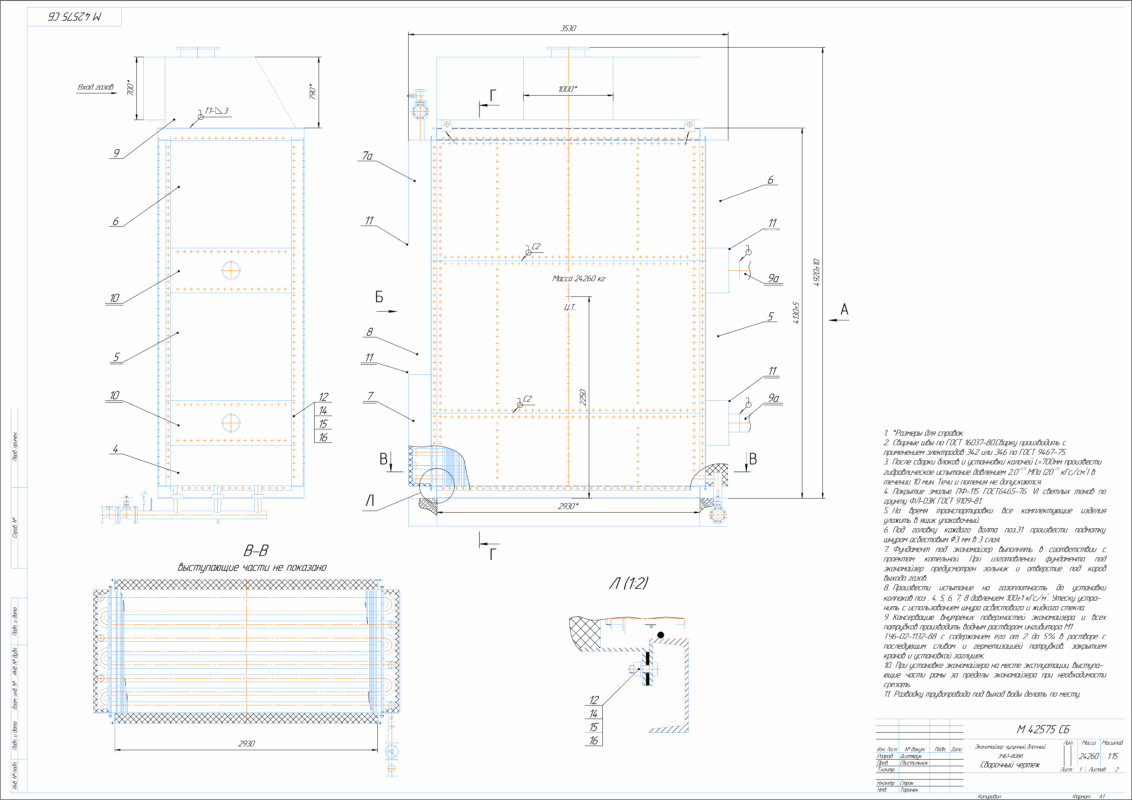

Габаритные размеры (Д×Ш×В): 3520×1620×4135 мм (без короба и коллекторов).
Тип очистки: газоимпульсная (И), возможна комплектация с генератором ударных волн (ГУВ).

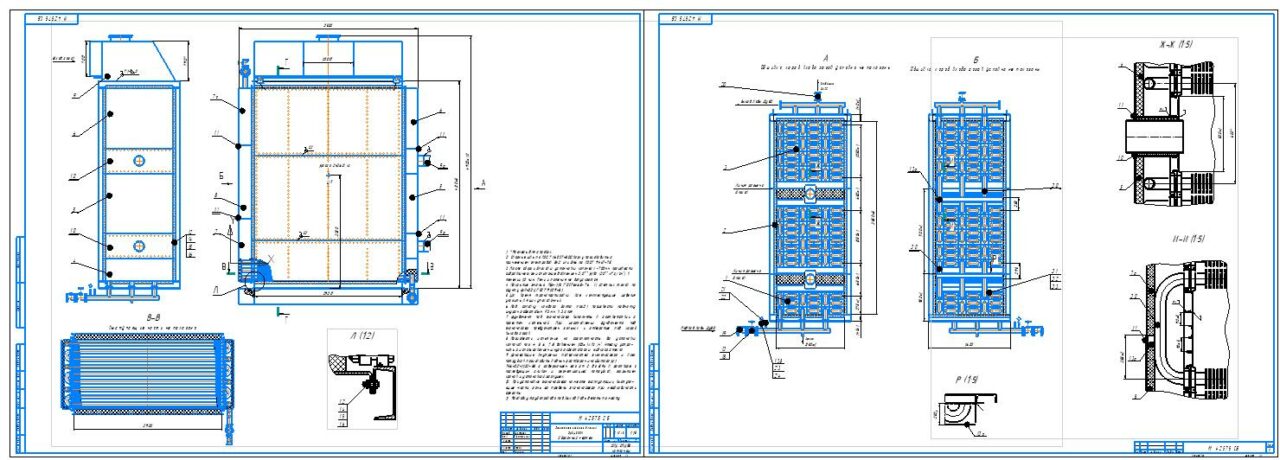

Конструкция состоит из пакетов чугунных ребристых труб, соединенных чугунными калачами (дугами), заключенных в каркас с теплоизоляционной обшивкой. Движение воды в трубах происходит навстречу потоку дымовых газов, что повышает эффективность теплообмена. Экономайзер поставляется в виде трех транспортабельных блоков для упрощения монтажа.
