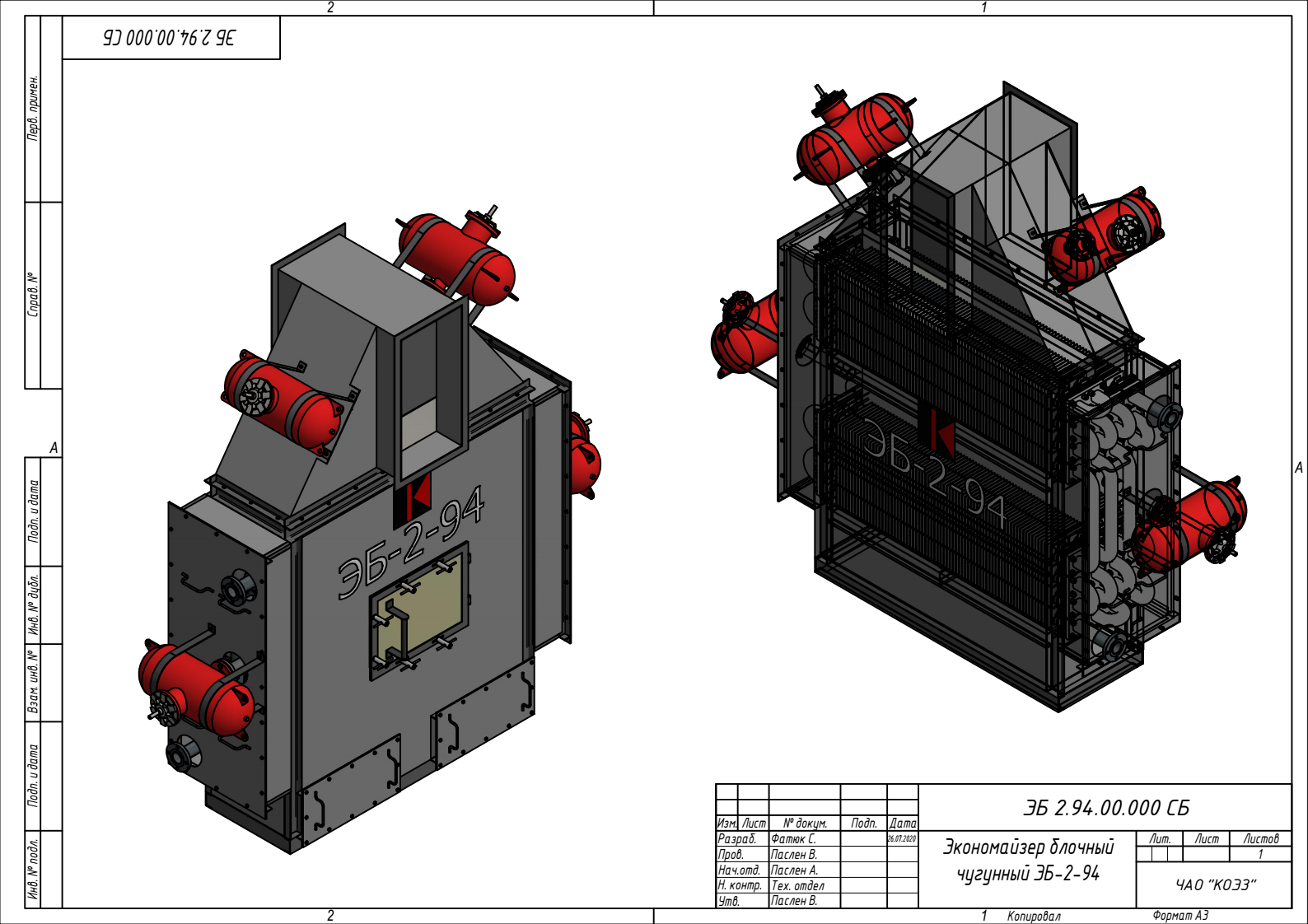

Экономайзер чугунный блочный ЭБ2-94 И

Экономайзер чугунный блочный ЭБ2-94И применяется в качестве хвостовых поверхностей нагрева паровых стационарных котлов типов КЕ-2,5, ДЕ-4 и ДКВР-2,5 и предназначен для нагрева питательной воды теплом уходящих дымовых газов. Экономайзер ЭБ2-94 И производится на ЧАО «Клавдиевский опытно-экспериментальный завод», Украина, Киевская область, Бородянский район, пгт Клавдиево-Тарасово. Для очистки конвективных поверхностей экономайзера применяется система пневмоимпульсной очистки на базе пневматических пушек «ЭКСЕН»
Технические характеристики:
Площадь нагрева, м.кв. = 94,4,;
Избыточное рабочее давление, МПа (кг\см.кв.) = 1,6 (16);
Количество колонок, шт. = 2;
Температура питательной воды (деаэрированной) на входе, град. С = 104;
Температура питательной воды (деаэрированной) на выходе, град.С = 120;
Расчетный КПД, % =90;
Масса сухая, т = 4

Состав: 3D Сборка

Софт: Autodesk Inventor 2018

Файлы:

Каталог
Инженерные системы
Теплоснабжение
Экономайзер чугунный блочный ЭБ2-94 И

ЭБ-2-94/

ЭБ-2-94/Входной (выходной) патрубок.ipt

ЭБ-2-94/Дуга чугунная.ipt

ЭБ-2-94/Калач чугунный.ipt

ЭБ-2-94/Азбестовый уплотнитель.ipt

ЭБ-2-94/ЭБ 2.94.00.000 СБ.x_b

ЭБ-2-94/Экран.ipt

ЭБ-2-94/Люк оперативный.ipt

ЭБ-2-94/OldVersions/

ЭБ-2-94/OldVersions/Надпись.0001.ipt

ЭБ-2-94/OldVersions/ЭБ 2.94.00.000 СБ.0037.iam

ЭБ-2-94/ЭБ-2-94.ipj

ЭБ-2-94/Надпись.ipt

ЭБ-2-94/ЭБ 2.94.00.000 СБ.idw

ЭБ-2-94/Дверца оперативная 700х700.ipt

ЭБ-2-94/Стенка семная левая.ipt

ЭБ-2-94/ЭБ 2.94.00.000 СБ.iam

ЭБ-2-94/Труба ребристая чугунная L=2000.ipt

ЭБ-2-94/Корпус.ipt

ЭБ-2-94/Изоляция.ipt

ЭБ-2-94/Пирамида.ipt

ЭБ-2-94/ЭБ 2.94.00.000 СБ/

ЭБ-2-94/ЭБ 2.94.00.000 СБ/Мастер проектирования/

ЭБ-2-94/ЭБ 2.94.00.000 СБ/Мастер проектирования/Болтовое соединение11.iam

ЭБ-2-94/ЭБ 2.94.00.000 СБ/Мастер проектирования/Болтовое соединение12.iam

ЭБ-2-94/ЭБ 2.94.00.000 СБ/Мастер проектирования/Болтовое соединение9.iam

ЭБ-2-94/ЭБ 2.94.00.000 СБ/Мастер проектирования/Болтовое соединение10.iam

ЭБ-2-94/ЭБ 2.94.00.000 СБ/Мастер проектирования/Болтовое соединение8.iam

ЭБ-2-94/ЭБ 2.94.00.000 СБ/Мастер проектирования/Болтовое соединение1.iam

ЭБ-2-94/ЭБ 2.94.00.000 СБ/Мастер проектирования/Болтовое соединение5.iam

ЭБ-2-94/ЭБ 2.94.00.000 СБ/Мастер проектирования/Болтовое соединение13.iam

ЭБ-2-94/ЭБ 2.94.00.000 СБ/Мастер проектирования/Болтовое соединение6.iam

ЭБ-2-94/ЭБ 2.94.00.000 СБ/Мастер проектирования/Болтовое соединение4.iam

ЭБ-2-94/ЭБ 2.94.00.000 СБ/Мастер проектирования/Болтовое соединение3.iam

ЭБ-2-94/ЭБ 2.94.00.000 СБ/Мастер проектирования/Болтовое соединение7.iam

ЭБ-2-94/ЭБ 2.94.00.000 СБ/Мастер проектирования/Болтовое соединение2.iam

ЭБ-2-94/ЭБ 2.94.00.000 СБ/Мастер проектирования/Болтовое соединение14.iam

ЭБ-2-94/ЭБ 2.94.00.000 СБ/Мастер проектирования/Болтовое соединение15.iam

ЭБ-2-94/Стенка семная правая.ipt

ЭБ-2-94/ЭКСЕН/

ЭБ-2-94/ЭКСЕН/OldVersions/

ЭБ-2-94/ЭКСЕН/OldVersions/Деталь2.0001.ipt

ЭБ-2-94/ЭКСЕН/OldVersions/ЕХ 30310 1горизониальный.0005.ipt

ЭБ-2-94/ЭКСЕН/OldVersions/ЕХ 30310 1 вертикальный.0002.ipt

ЭБ-2-94/ЭКСЕН/OldVersions/ЕХ 30310 1горизониальный.0002.ipt

ЭБ-2-94/ЭКСЕН/Сборка1.x_b

ЭБ-2-94/ЭКСЕН/ЕХ 30310 1горизониальный.ipt

ЭБ-2-94/ЭКСЕН/ЕХ 30310 1 вертикальный.ipt

ЭБ-2-94/Обшивка.ipt

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
