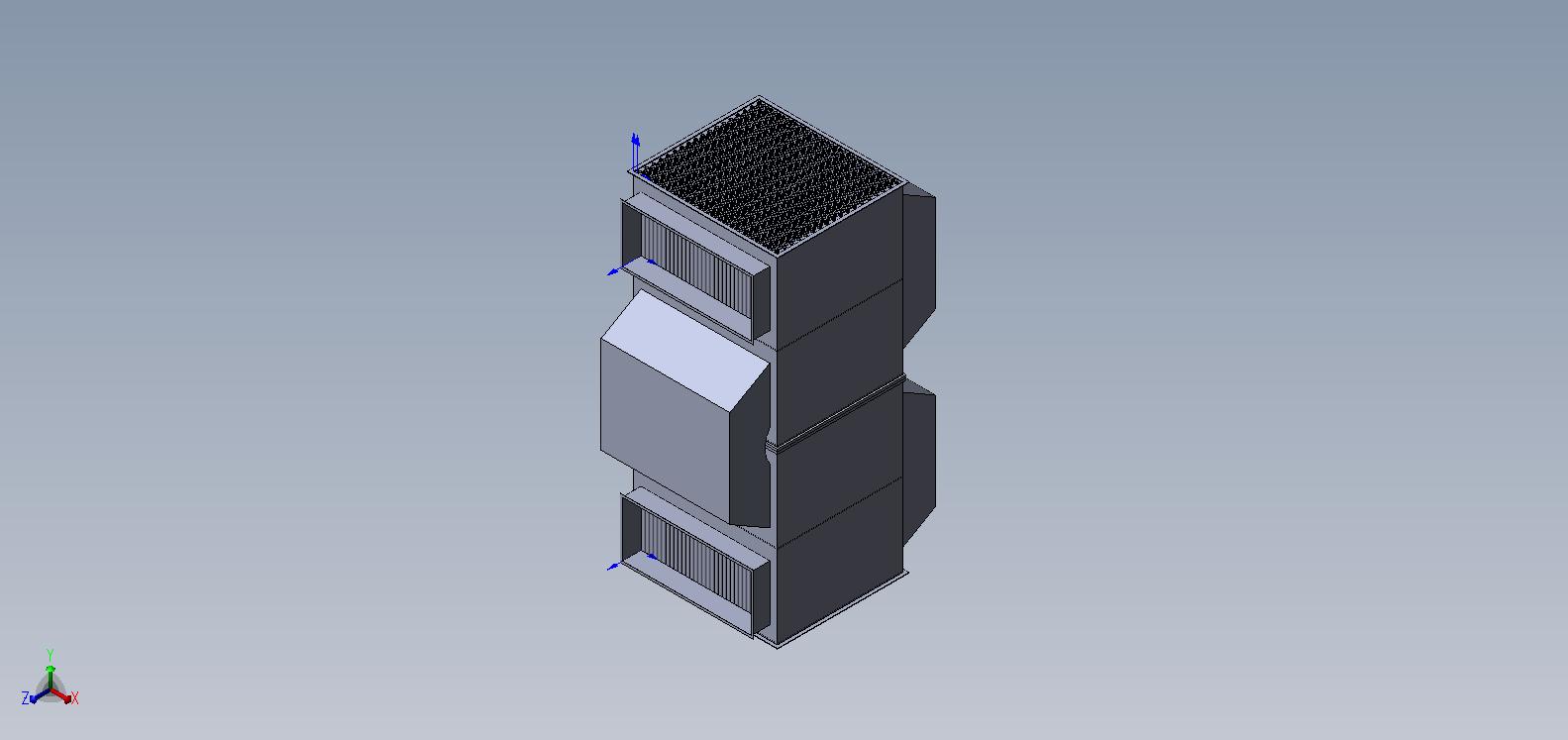

Модель четырехходового двоступенчастого теплообменника газ-воздух / воздух-воздух / газ-газ.
Диаметр трубок 32/29;
Труб в ряде 36 шт;
Площа теплообмена 430 м2;
Габариты: 3,68х2,23х1,63.
