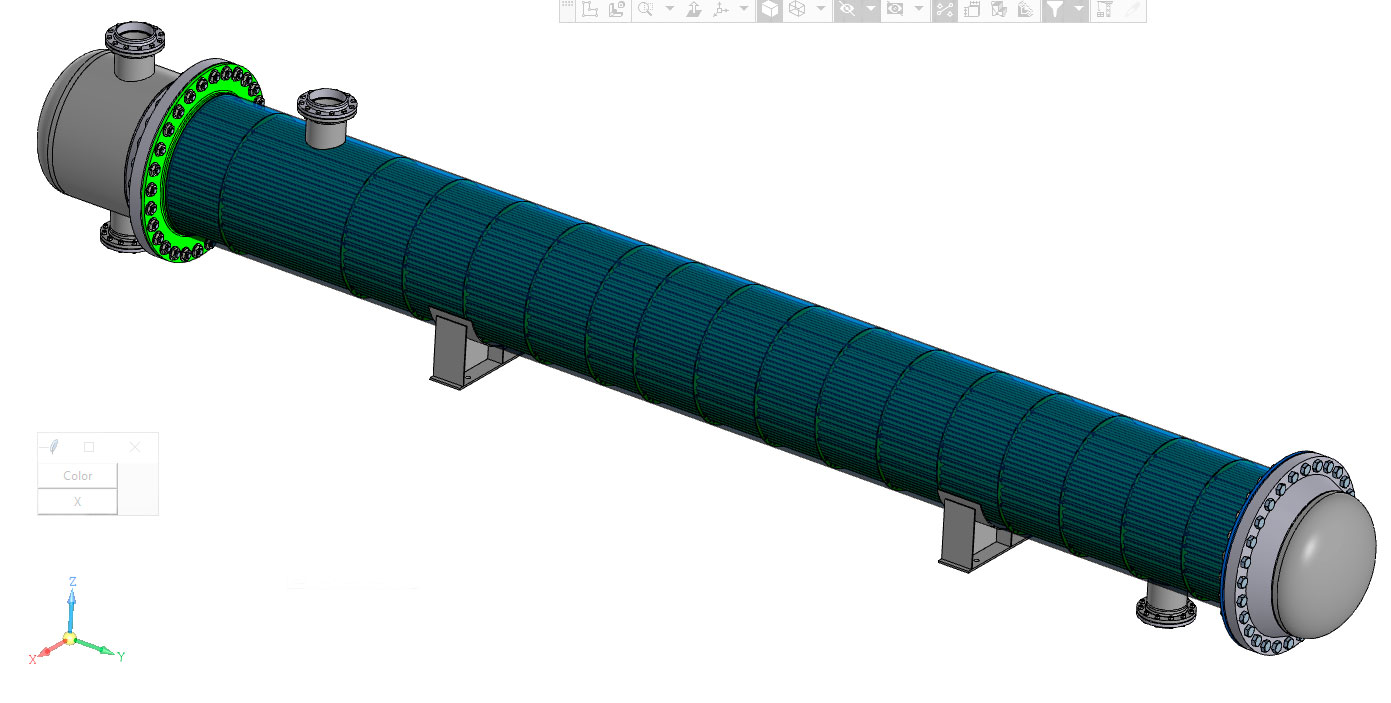

Теплообменник с внутренним диаметром корпуса 1000 мм, сталь 16ГС. Трубный пучок: труба 25х2, материал сталь 20; длина теплообменных труб 9000 мм, допускаемое внутреннее избыточное давление 0,215 МПа, площадь сечения между перегородками 0,106 м^2
- Главная -
- Чертежи -
- Теплотехника -
- Теплообменники -
- Теплообменник ТП-1000
Теплообменник ТП-1000
0
2
166
0
0
60
Сообщить о проблеме
Автор
Арья
Дата
20.09.2021
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 19
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Камера без перегородки.a3d
-
Камера с перегородкой.a3d
-
Кожух.m3d
-
Обчейка камеры.m3d
-
Перегородка.m3d
-
Перегородка камеры.m3d
-
Решетка труб.m3d
-
Решетка трубная с перегородкой.m3d
-
Теплообменная труба.m3d
-
Теплообменник ТП-1000.a3d
-
Трубный пучок.a3d
-
Штуцер ввода-вывода.a3d
-
