Тренога перегрузочная ТП-1000

182

Тренога перегрузочная используется для подъема, поддержки, и спуска груза при строительных, ремонтных и погрузочно-разгрузочных работах. Может эксплуатироваться как в закрытом помещении, так и на улице.

Представляет собой 3 стойки, зафиксированные кронштейном. На втулке кронштейна закреплен откидной болт, предназначенный для подвески грузоподъемного устройства. Тренога имеет регулировку стоек по высоте с шагом 100 мм.

H = 2258...3104 мм
h = 2063...2909 мм
D = 1850 мм

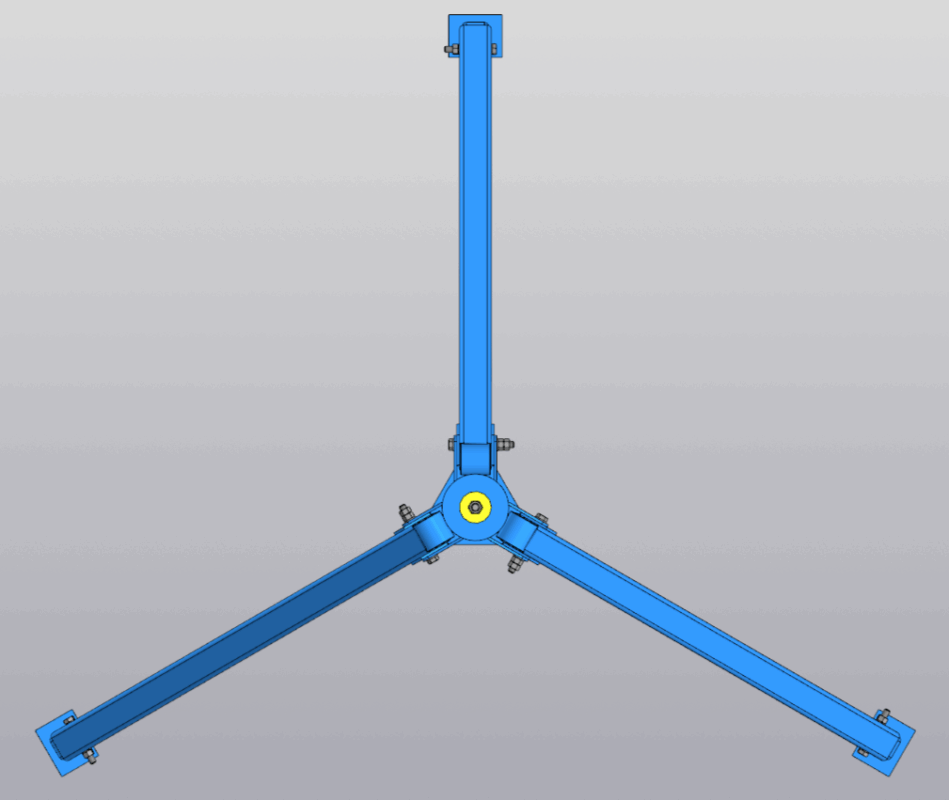

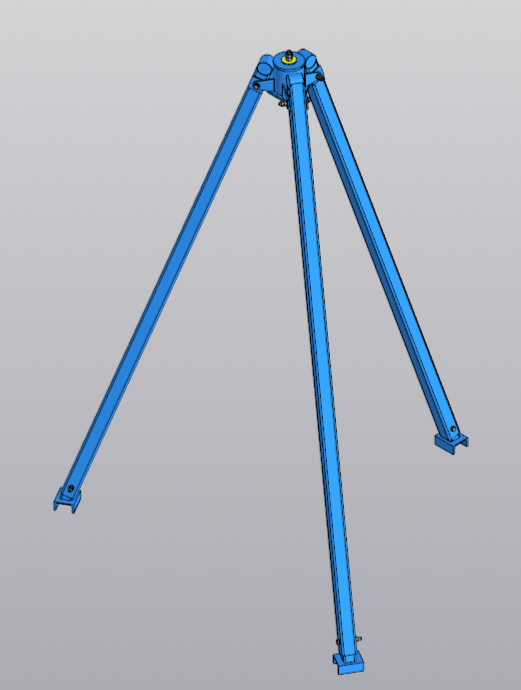

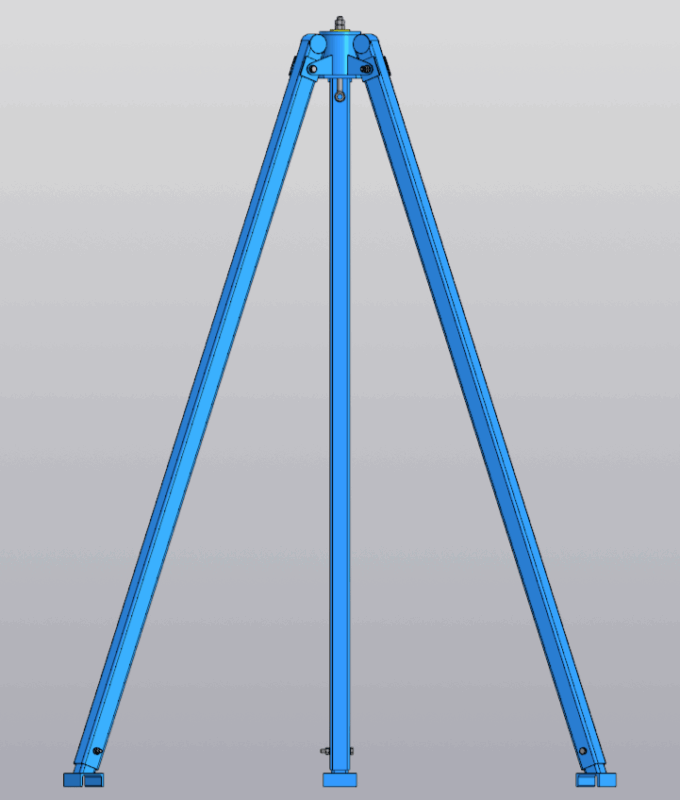

3D Модели ТП-1000 Тренога перегрузочная тренога.

Автор

Илья Багаев

Дата

20.10.2025

Язык

Русский

Состав

3D Сборка, чертежи, спецификация

Софт

КОМПАС-3D 22 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- ТП.1000.00.000 СБ Тренога перегрузочная.a3d
- ТП.1000.00.000 СБ Тренога перегрузочная.cdw
- ТП.1000.00.000 СБ Тренога перегрузочная Спецификация.spw
- ТП.1000.00.001 Шайба.cdw
- ТП.1000.00.001 Шайба.m3d
- ТП.1000.10.000 СБ Опора.a3d
- ТП.1000.10.000 СБ Опора.cdw
- ТП.1000.10.000 СБ Опора Спецификация.spw
- ТП.1000.10.001 Пластина круглая.cdw
- ТП.1000.10.001 Пластина круглая.m3d
- ТП.1000.10.002 Пластина треугольная.cdw
- ТП.1000.10.002 Пластина треугольная.m3d
- ТП.1000.10.003 Труба.cdw
- ТП.1000.10.003 Труба.m3d
- ТП.1000.10.004 Ухо.cdw
- ТП.1000.10.004 Ухо.m3d
- ТП.1000.20.000 СБ Стойка.a3d
- ТП.1000.20.000 СБ Стойка.cdw
- ТП.1000.20.000 СБ Стойка Спецификация.spw
- ТП.1000.21.000 СБ Стойка внешняя.a3d
- ТП.1000.21.000 СБ Стойка внешняя.cdw
- ТП.1000.21.000 СБ Стойка внешняя Спецификация.spw
- ТП.1000.21.001 Бочонок.cdw
- ТП.1000.21.001 Бочонок.m3d
- ТП.1000.21.002 Пластина квадратная.cdw
- ТП.1000.21.002 Пластина квадратная.m3d
- ТП.1000.21.003 Стойка внешняя.cdw
- ТП.1000.21.003 Стойка внешняя.m3d
- ТП.1000.22.000 СБ Стойка внутренняя.a3d
- ТП.1000.22.000 СБ Стойка внутренняя.cdw
- ТП.1000.22.000 СБ Стойка внутренняя Спецификация.spw
- ТП.1000.22.001 Ножка.cdw
- ТП.1000.22.001 Ножка.m3d
- ТП.1000.22.002 Стойка внутренняя.cdw
- ТП.1000.22.002 Стойка внутренняя.m3d
