Выбор и расчет теплового двигателя и нагнетателей паротурбинной установки с противодавлением - расход пара на турбину 55 кг/с

Вятской государственный университет
Кафедра Теплотехники и Гидравлики
Курсовой работа по дисциплине "Нагнетатели и тепловые двигатели"
На тему: "Выбор и расчет теплового двигателя и нагнетателей паротурбинной установки с противодавлением"
Киров 2020

Исходные данные
Расход пара на турбину 55 кг/с;
Давление свежего пара 9,8 МПа;
Температура свежего пара 525 ºC;
Противодавление турбины 2 МПа;
Давление производственного конденсата 1 МПа;
Температура производственного конденсата 120 ºC;
Доля возврата производственного конденсата 0,50;
Температура добавочной воды 60 ºC;
Характеристический параметр турбины x = 0,42;
Средний диаметр ступени dср = 0,90 м;
Степень реакции ступени ρ = 0,05;
Эффективный угол выхода потока из сопловой решетки α1э = 15°;
Высота профиля сопловой решетки l1 = 0,021 м;
Эффективный угол выхода потока из рабочей решетки β2э = 21°;
Высота профиля рабочей решетки l2 = 0,023 м
В данной курсовой работе был выполнен упрощённый расчёт тепловой схемы энергоблока (турбоустановки) и определена удельная выработка электроэнергии на тепловом потреблении, кроме того, был совершен упрощённый тепловой расчёт последней ступени турбины. Было получено, что для ступени работающей на перегретом паре, при степени парциальности e=1, относительный внутренний к. п. д. равен ηoi=83,3%.
Рассчитан и выбран дутьевой вентилятор типа ВДН-22-IIу и питательный электронасос ПЭ 270-150.

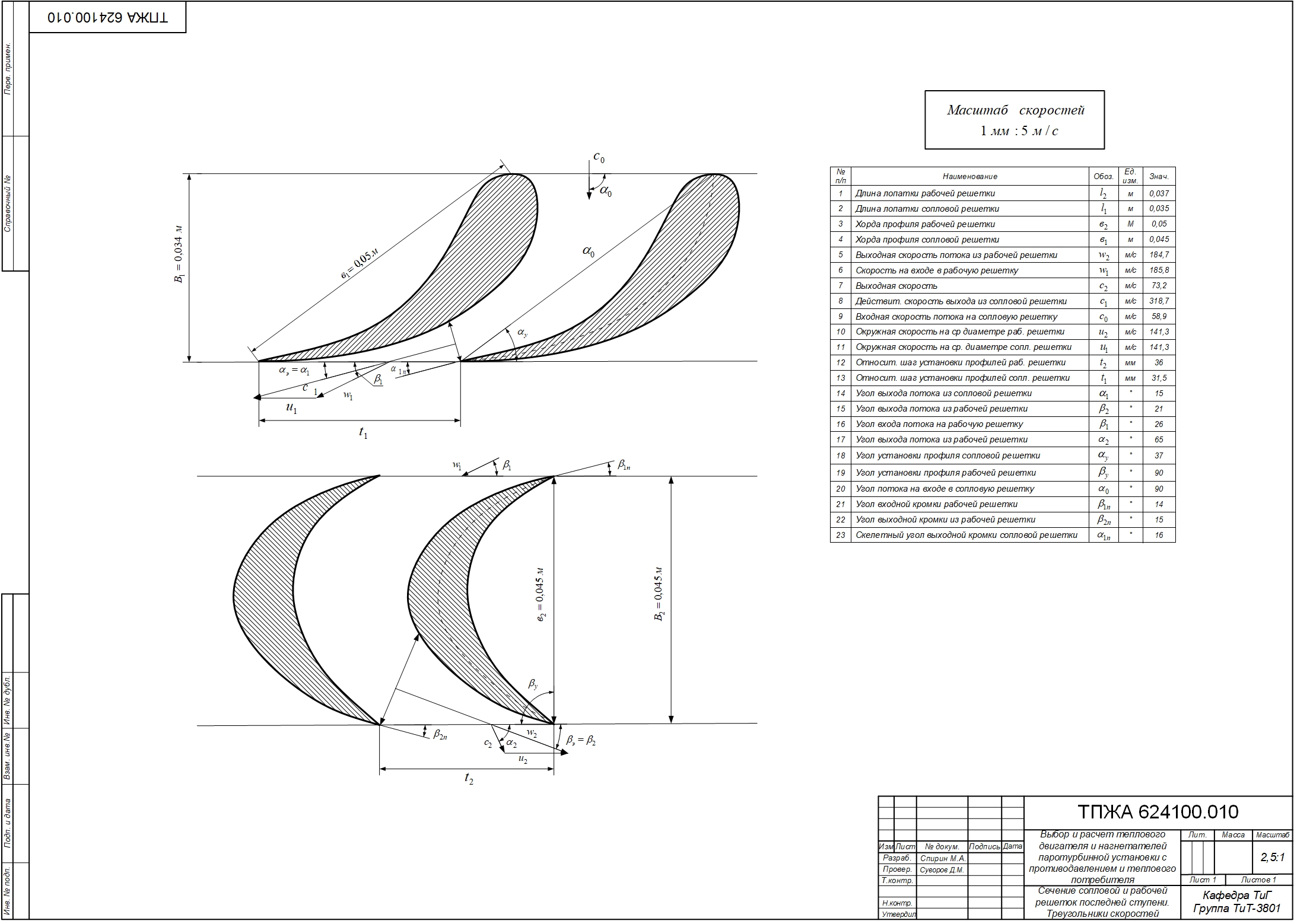

Графически изображены процесс расширения пара в последней ступени турбины (приложение 2), Геометрические параметры сопловой и рабочей решеток и построение треугольника скоростей (А2)
Содержание
Содержание
Введение 6
1. Исходные данные для расчета курсовой работы. 7
2. Упрощенный расчет тепловой схемы турбоустановки и определение удельной выработки электроэнергии на тепловом потреблении. 8
3. Упрощенный расчет последней ступени турбины 11
4. Расчет и выбор дутьевого вентилятора котельного агрегата 22
5. Выбор насоса для сети 23
6. Определение кавитационного запаса насоса 29
Заключение 30
Библиографический список 31
