Выбор и расчет теплового двигателя и нагнетателей паротурбинной установки с противодавлением и теплового потребителя

Вятский государственный университет
Кафедра теплотехники и гидравлики
Курсовой проект по дисциплине "Нагнетатели и тепловые двигатели"
На тему: "Выбор и расчет теплового двигателя и нагнетателей паротурбинной установки с противодавлением и теплового потребителя"
Киров 2018

Исходные данные
Расход пара на турбину 45 кг/с;
Давление свежего пара 3,5 МПа;
Температура свежего пара 440 ºC;
Противодавление турбины 0,7 МПа;
Давление производственного конденсата 0,4 МПа;
Температура производственного конденсата 120 ºC;
Доля возврата производственного конденсата 0,75;
Температура добавочной воды 50 ºC;
Характеристический параметр турбины x = 0,48;
Средний диаметр ступени dср = 1,05 м;
Степень реакции ступени ρ = 0,11;
Эффективный угол выхода потока из сопловой решетки α1э = 16°;
Высота профиля сопловой решетки l1 = 0,033 м;
Эффективный угол выхода потока из рабочей решетки β2э = 24°;
Высота профиля рабочей решетки l2 = 0,036 м

В курсовой работе был выполнен упрощённый расчёт тепловой схемы энергоблока (турбоустановки) и определена удельная выработка электроэнергии на тепловом потреблении, кроме того, был совершен упрощённый тепловой расчёт последней ступени турбины. Было получено, что для ступени работающей на перегретом паре, при степени парциальности e=1, относительный внутренний к. п. д. равен ηoi=86,7%.
Рассчитан и выбран дутьевой вентилятор типа ВДН-22-Пу.

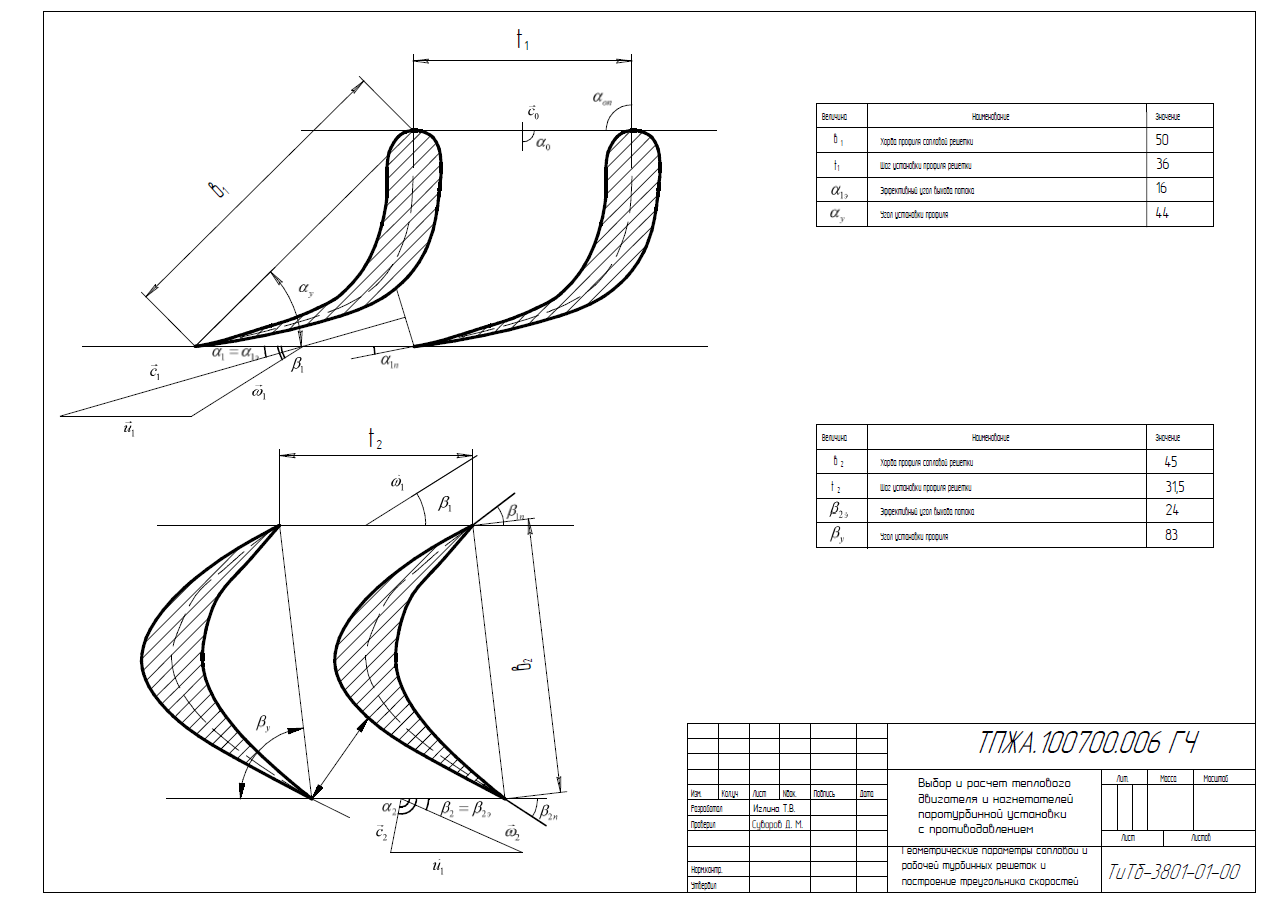

Графически изображены процесс расширения пара в последней ступени турбины (приложение 2), Геометрические параметры сопловой и рабочей решеток и построение треугольника скоростей (А1)

Содержание
Введение. 5
Исходные данные (Вариант 6). 6
1.1Упрощённый расчёт ПТС. 6
1.2 Упрощённый тепловой расчёт последней ступени турбины (1 приближение) 8
1.3 Упрощённый тепловой расчёт последней ступени турбины (2 последнее приближение) 10
2. Расчёт и выбор дутьевого вентилятора 13
Заключение. 14
Библиографический список. 15
Приложение 2 16
Приложение 2 17

Состав: Пояснительная записка, Геометрические параметры сопловой и рабочей турбинных решеток и построение треугольника скоростей Язык документа

Софт: КОМПАС-3D 2016

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Выбор и расчет теплового двигателя и нагнетателей паротурбинной установки с противодавлением и теплового потребителя

курсовой ТДиН 1.doc
Лопатки Таня ред.frw
