Домкрат гидровинтовой ИГ 3.002.029.000 СБ

Октябрьский филиал уфимского государственного нефтяного технического университета
КАФЕДРА МЕХАНИКИ И ТЕХНОЛОГИИ МАШИНОСТРОЕНИЯ
Инженерная графика
Деталировка по данному сборочному чертежу
2017 год.

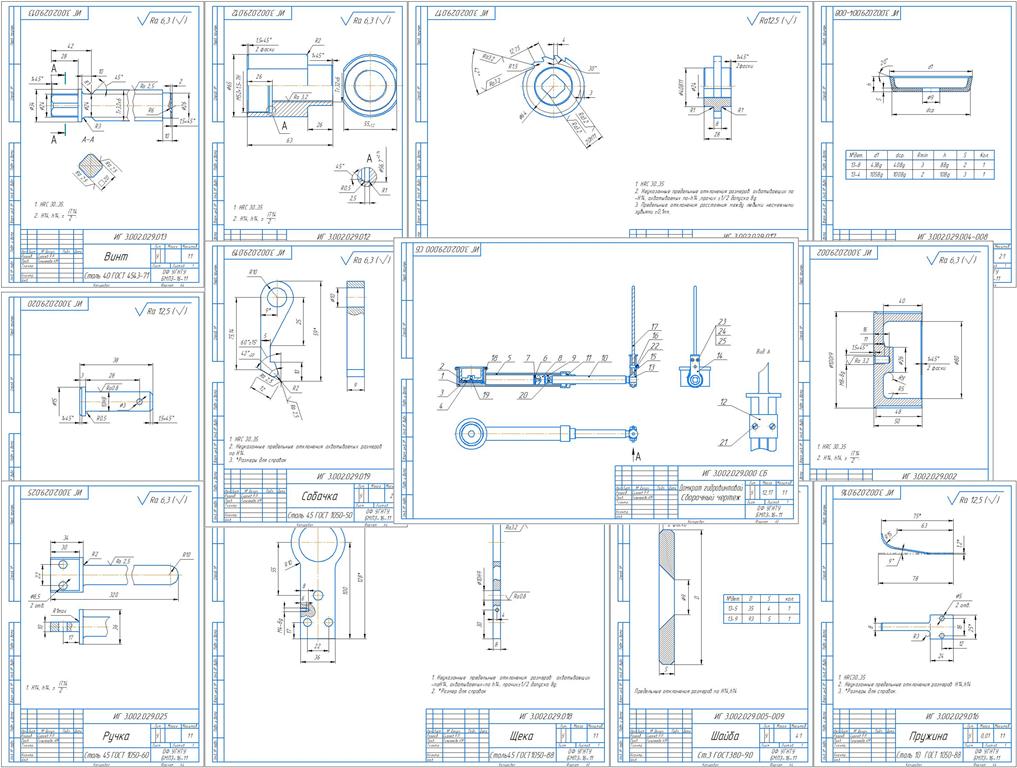

По данному сборочному чертежу необходимо выполнить деталировку и сам сборочный чертеж со спецификацией

Состав: Домкрат гидровинтовой (СБ), Деталировка всех деталей, Спецификация

Софт: КОМПАС-3D 16

Файлы:
Домкрат гидровинтовой/
Домкрат гидровинтовой/Шайба _ ИГ 3.002.029.005-009.cdw
Домкрат гидровинтовой/Пружина _ ИГ 3.002.029.016.cdw
Домкрат гидровинтовой/Гайка _ ИГ 3.002.029.012.cdw
Домкрат гидровинтовой/Колесо храповое_ИГ 3.002.029.017.cdw
Домкрат гидровинтовой/Собачка _ ИГ 3.002.029.019.cdw
Домкрат гидровинтовой/Цилиндр_ИГ 3.002.029.cdw
Домкрат гидровинтовой/Палец _ ИГ 3.002.029.020.cdw
Домкрат гидровинтовой/Спецификация - 1 лист.cdw
Домкрат гидровинтовой/Поршень_ИГ 3.002.029.002.cdw
Домкрат гидровинтовой/Спецификация - 2 лист.cdw
Домкрат гидровинтовой/Плунжер_ИГ 3.002.029.010.cdw
Домкрат гидровинтовой/Винт _ ИГ 3.002.029.013.cdw
Домкрат гидровинтовой/Трубка _ ИГ 3.002.029.007.cdw
Домкрат гидровинтовой/Манжета _ ИГ 3.002.029.004-008.cdw
Домкрат гидровинтовой/Щека_ИГ 3.002.029.018.cdw
Домкрат гидровинтовой/Ручка _ ИГ 3.002.029.025.cdw
Домкрат гидровинтовой/Домкрат гидровинтовой Сборочный чертеж _ ИГ 3.002.029.000 СБ.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
