Задвижка клинкетная ИГ 3.005.016.000 СБ

Октябрьский филиал уфимского государственного нефтяного технического университета
КАФЕДРА МЕХАНИКИ И ТЕХНОЛОГИИ МАШИНОСТРОЕНИЯ
Инженерная графика

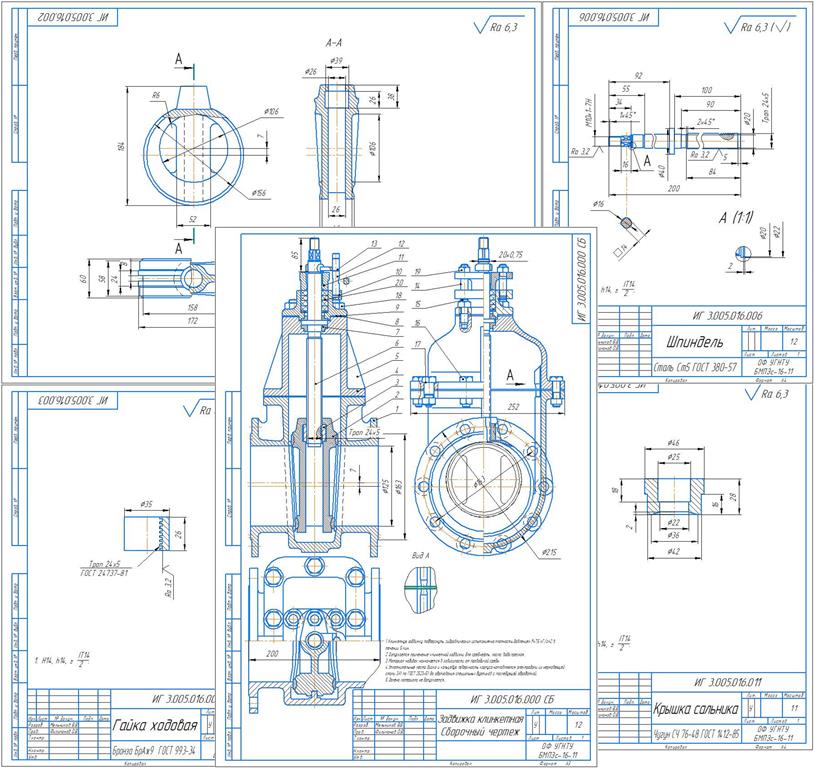

Деталировка по данному сборочному чертежу
2017 год.

В данной работе необходимо выполнить сборочный чертеж, спецификацию и деталировку трех деталей по выбору.

Автор

Лилия Габдуллина

Дата

27.09.2023

Язык

Русский

Состав

Задвижка клинкетная (СБ), Спецификация, Деталировка (Гайка ходовая, Диск, Крышка сальника, Кольцо установочное, Шпиндель)

Софт

КОМПАС-3D 16 Как открыть?

Содержимое архива

Задвижка клинкетная
- Чертеж.cdw
- Крышка сальника _ ИГ 3.005.000.013.cdw
- Спецификация - 1 лист.cdw
- Диск _ ИГ 3.005.016.002.cdw
- Спецификация - 2 лист.cdw
- Шпиндель _ ИГ 3.005.016.006.cdw
- Гайка ходовая _ ИГ 3.005.000.003.cdw
