Гидроцилиндр рабочий тормозной 04.000
При нажатии на тормозную педаль тормозная жидкость под давлением из главного тормозного цилиндра поступает через штуцер 2 в рабочий тормозной цилиндр. Под давлением тормозной жидкости поршень 5 перемещается и зажимает тормозные колодки А. При прекращении нажатия тормозные колодки под действием пружин Б сходятся и тем самым возвращают поршень 5 в первоначальное положение. При этом жидкость возвращается в главный тормозной цилиндр.
Вариант №04.000 из альбома П.Е. Аксарин “Чертежи для деталирования”. Деталирование гидроцилиндра рабочего тормозного.
Состав работы:
3D модели деталей и сборка (с разносом деталей):
04.000 СБ – Гидроцилиндр рабочий тормозной
04.001 – Корпус
04.002 – Штуцер
04.003 – Ниппель
04.004 – Клапан спускной
04.005 – Поршень
04.006 – Пружина
04.007 – Вилка
04.008 – Колпак защитный
04.009 – Манжета
04.010 – Шайба

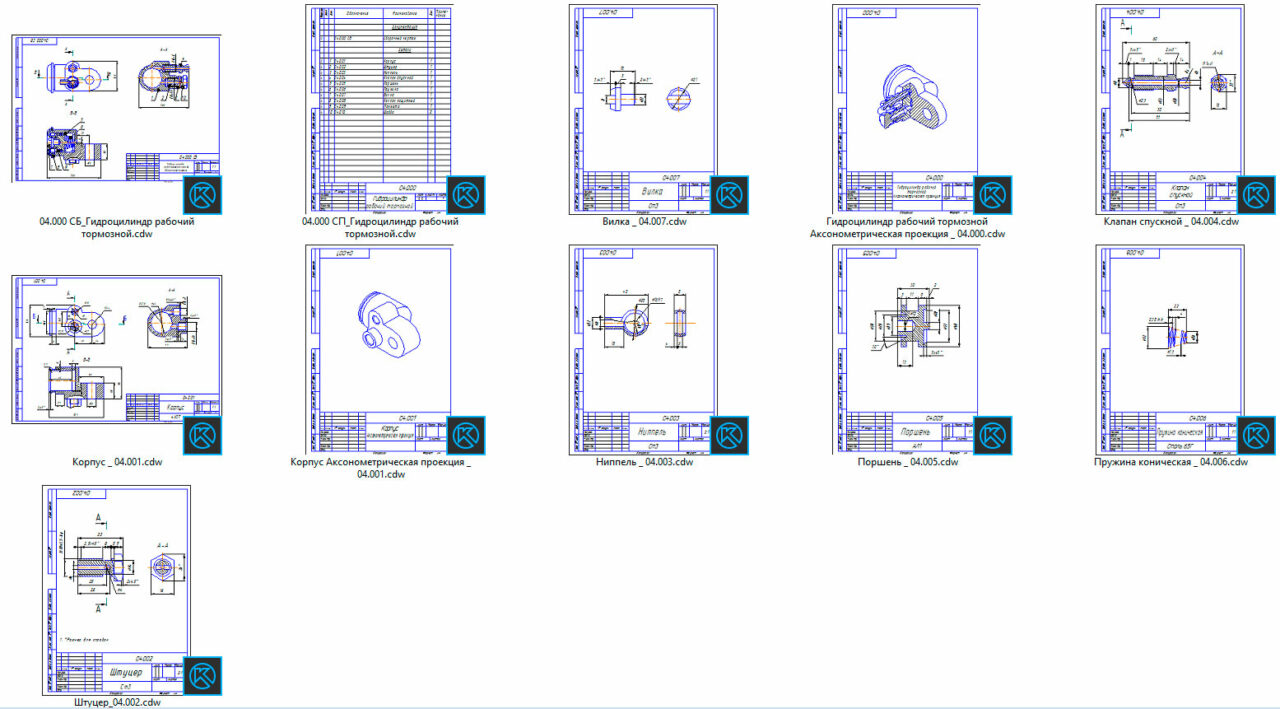

Чертежи:

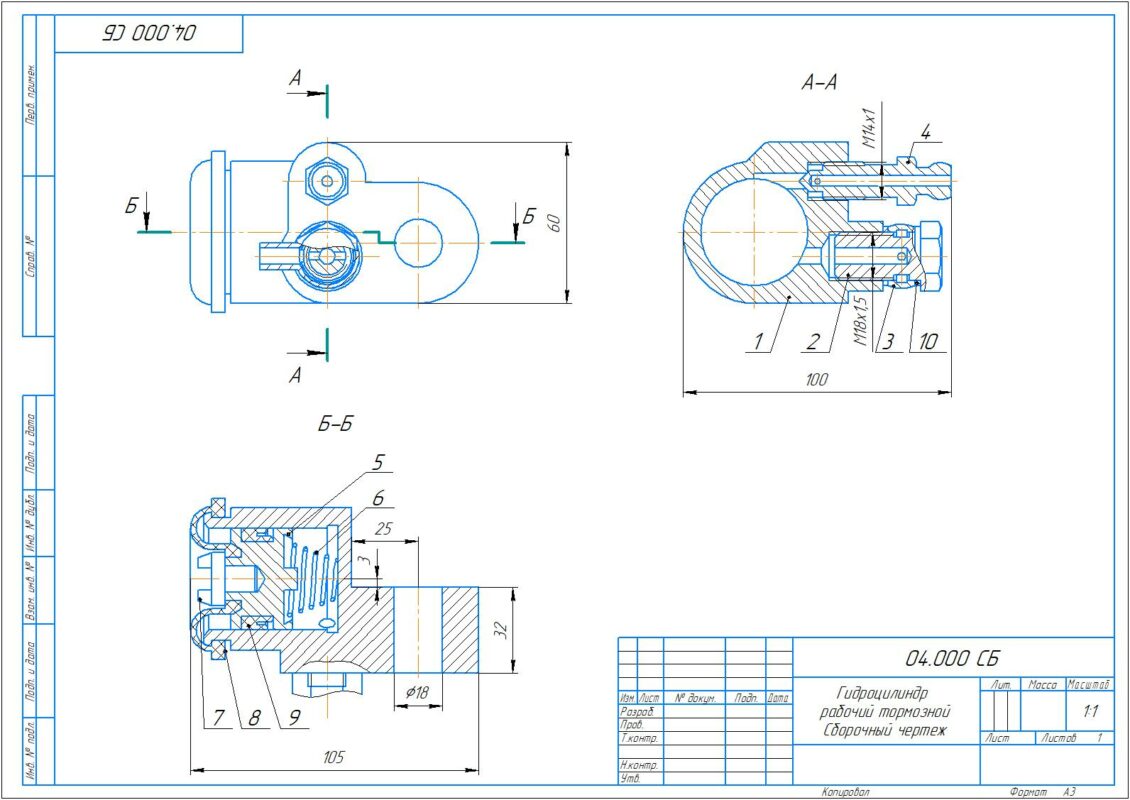

04.000 СБ – Гидроцилиндр рабочий тормозной – Сборочный чертеж, спецификация
04.001 – Корпус
04.002 – Штуцер
04.003 – Ниппель
04.004 – Клапан спускной
04.005 – Поршень
04.006 – Пружина
04.007 – Вилка
Аксонометрическая проекция детали Корпус

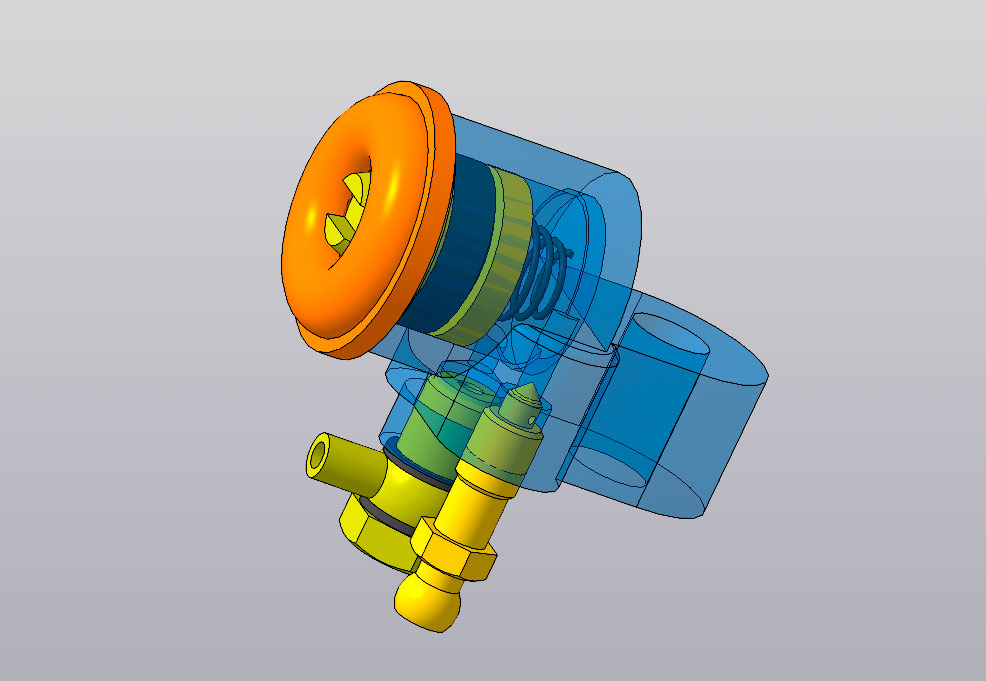

Аксонометрическая проекция гидроцилиндра в сборе
