Гидроцилиндр рабочий тормозной МЧ00.04.00.00.СБ

ГИЭИ кафедра СИН методы компьютерного моделирования

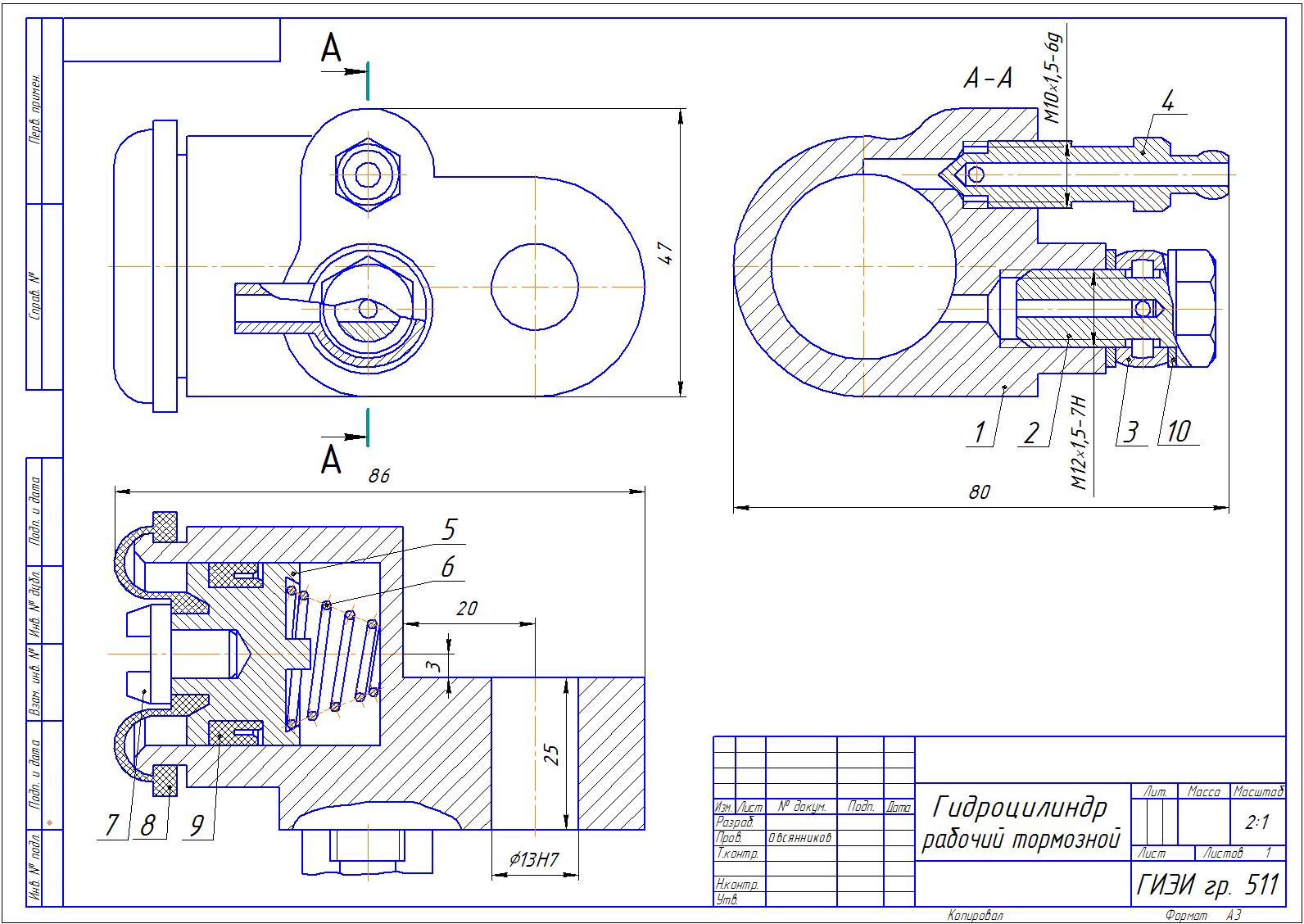

Индивидуальное задание из книги Аксарин П.Е. Чертежи для деталирования. Сборочный чертеж гидроцилиндра рабочего тормозного МЧ00.04.00.00.СБ В этой работе была сделана деталировка к сборочному чертежу МЧ00.04.00.00.СБ.

Состав: Сборочный чертеж (СБ), Спецификация, Деталировка (10 листов) Язык документа

Софт: КОМПАС-3D 10

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Гидроцилиндр рабочий тормозной МЧ00.04.00.00.СБ

Детали/
Детали/1.cdw
Детали/10.cdw
Детали/2.cdw
Детали/3.cdw
Детали/4.cdw
Детали/5.cdw
Детали/6.cdw
Детали/7.cdw
Детали/8.cdw
Детали/9.cdw
Сборочный.cdw
Спецификация.spw
