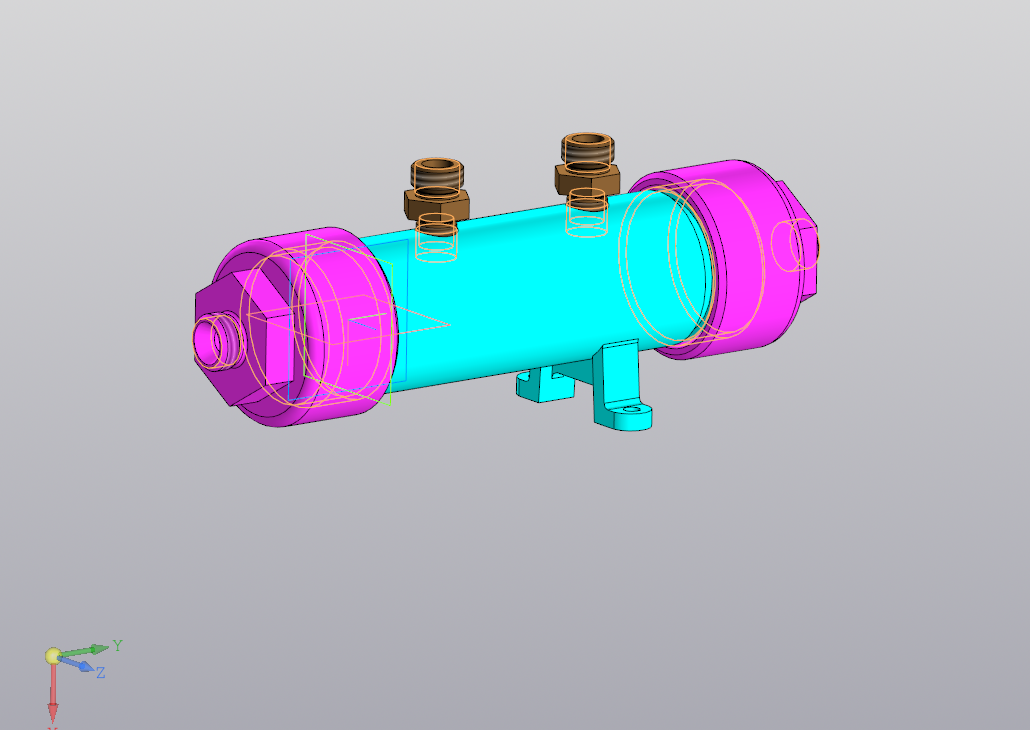

Гидрозамок МЧ00.33 в Компас-3D 20

Ярославский Государственный Технический университет
Кафедра инженерной графики
Институт инженерии и машиностроения
расчётно-графическая работа по дисциплине "Инженерная графика"
Тема- 33 Гидрозамок.
Ярославль 2021

Гидрозамок представляет собой гидравлический управляемый обратный клапан,применяемый для запирания рабочих полостей гидроцилиндров.

Состав: 3D Сборка, 3D Деталь

Софт: КОМПАС-3D 20

Файлы:
Золотник _ МЧ00.33.00.05.m3d
Штуцер _ МЧ00.33.00.06.m3d
Штуцер _ МЧ00.33.00.09.m3d
Сборка _ МЧ00.33.00.00.СБ.spw
Цилиндр _ МЧ00.33.00.04.m3d
Пружина,1 _ МЧ00.33.00.08.m3d
Пружина _ МЧ00.33.00.08.m3d
Прокладка.m3d
Клапан1 _ МЧ00.33.00.07.m3d
Сборка _ МЧ00.33.00.00.СБ.a3d
Штуцер _ МЧ00.33.00.03.m3d
Деталь.m3d
Прокладка2.m3d
Клапан _ МЧ00.33.00.07.m3d
Прокладка1.m3d
Корпус _ МЧ00.33.00.01.m3d
Седло _ МЧ00.33.00.02.m3d
