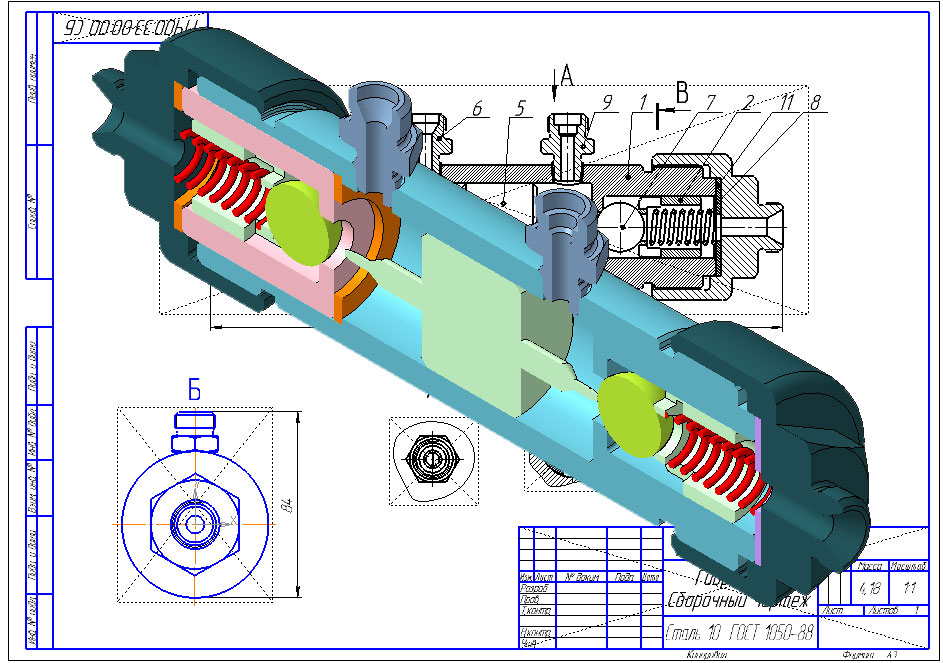

Гидрозамок представляет собой гидравлический управляемый обратный клапан, применяемый для запирания рабочих полостей гидроцилиндров. В архиве находиться полная 3D сборка с каждой деталью отдельно.
Задание "Гидрозамок" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов. Шифр сборочной единицы МЧ00.33.00.00.СБ.
