Санкт-Петербургский политехнический университет Петра Великого
институт машиностроения, материалов и транспорта

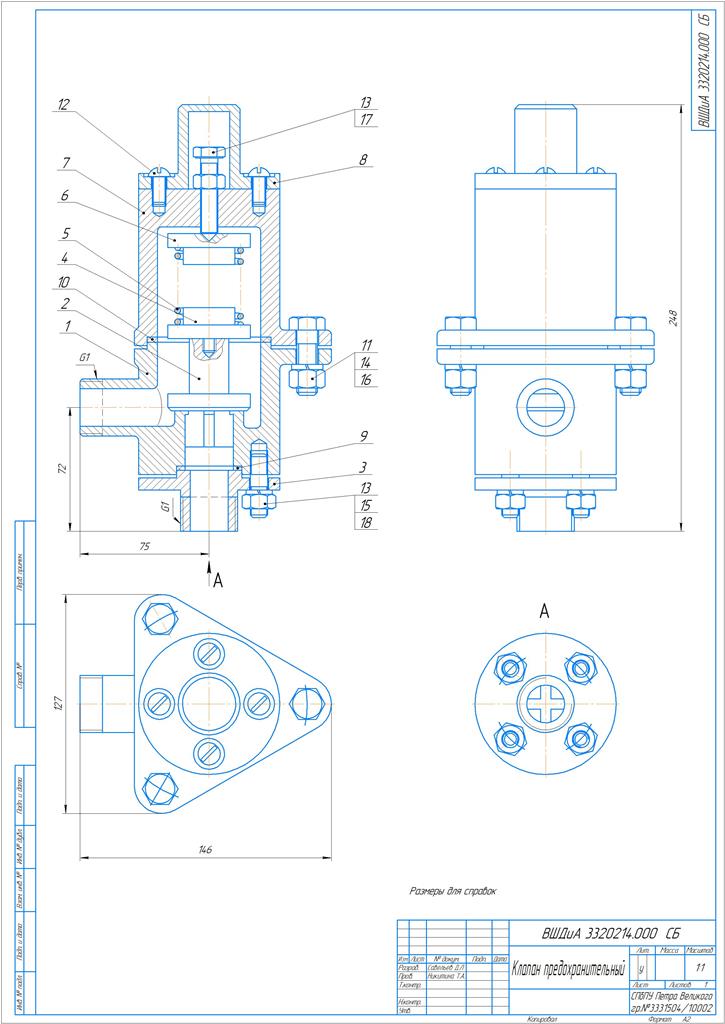

Курсовой проект по "Инженерной графике"
На тему "Сборочный чертёж"
Из сборника вариантов " Разъемные соединения: комплект вариантов к курсовой работе: учебно-методические указания" Санкт-Петербург, 2015
14 вариант
2022 год
1.Перечертить заданные изображения тонкими линиями в масштабе1:1 на формат А2 (А1) без нанесения штриховки, линий-выносок и номеров позиций.2.Вычертитьсоединения деталей (положениекрепежных изделий указано осями):а)корпуса 1 и крышки 4 при помощи винтов М10 ГОСТ 1491-80, поз.10 (материал корпуса –чугун);б)втулки сальника 5 и крышки 4 при помощи шпилек М8;ГОСТ 22032-76, гаек М8 ГОСТ 5915-70, шайб 8 ГОСТ 6402-70, поз.11,14,17(материал крышки –сталь);в)фланца 8 и корпуса 1 при помощи болтов М10 ГОСТ 7798-70, гаекМ10 ГОСТ 5915-70, шайб 10 ГОСТ 6402-70, поз.9,12,15;г)рукоятки 6 и пробки2 при помощиштифта 5х40 ГОСТ 3129-70, поз.19;д)вычертить гайку М20 ГОСТ 5918-73, шайбу 20 ГОСТ 6958-78,шплинт 5х28 ГОСТ 397-79, поз.13,16,18, фиксирующие положение пробки2в корпусе 1.3.Выполнить штриховку разрезов.4.Вычертитьлинии-выноски ко всем деталям.5.На отдельных листах формата А4 составить спецификацию.6.Проставитьномера позиций согласно спецификации.7.Проставить необходимыеразмерына сборочном чертеже. Обвести чертеж.
