Конкурс асов 3D-моделирования

Клапан пусковой альбом Боголюбова

Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Поточное задание по дисциплине "Инженерная графика"
Мелитополь 2015

Задание "Клапан пусковой" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.17.00.00.СБ.

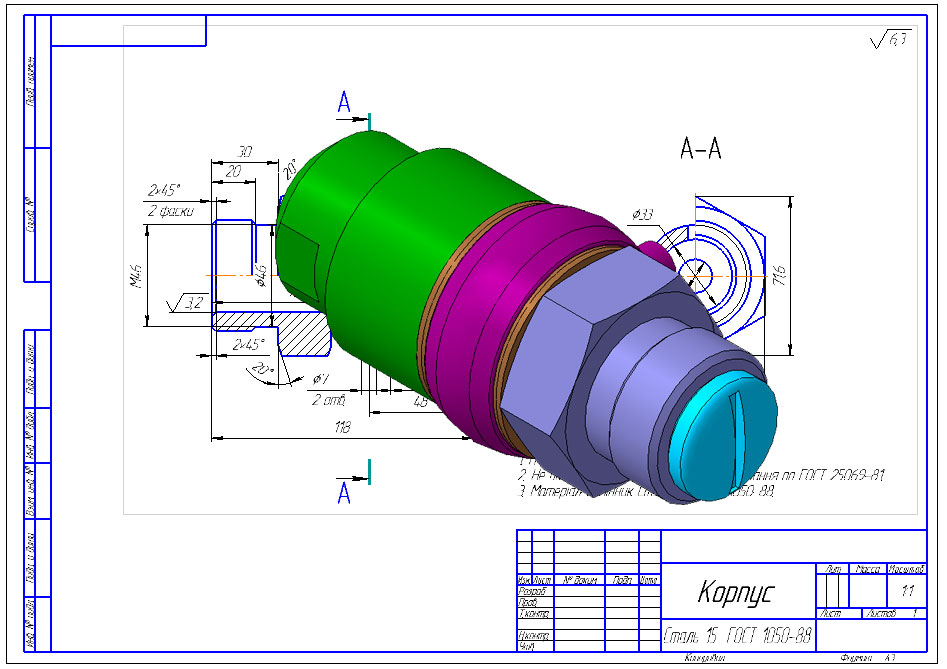

Пусковой автоматический клапан дизеля открывается под давлением сжатого воздуха. Клапан поз. 3 пружиной поз. 5 плотно прижат к торцу корпуса поз. 1. Ниппель поз. 2 зажат между корпусом и колпаком поз. 4 и уплотнен прокладками поз. 7.
При пуске дизеля сжатый воздух от воздухораспределителя поступает через резьбовое отверстие ниппеля в полость корпуса и проходит через продольные канавки на стержне клапана. Под давлением сжатого воздуха клапан преодолевает силу сопротивления пружины и открывается. Как только подача воздуха прекратится, пружина поз. 5 прижмет клапан поз. 3 к торцу корпуса поз. 1.

Состав: Деталировка, Спецификация, 3D Сборка Язык документа

Софт: КОМПАС-3D 15.1

Сайт: www

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Клапан пусковой альбом Боголюбова

3D/
3D/~$Кожа.m3~
3D/Гайка.m3d
3D/Клапан.m3d
3D/Кожа.m3d
3D/Колпак.m3d
3D/Корпус.m3d
3D/Ниппель.m3d
3D/Пружина.m3d
3D/Сборка.a3d
2D/
2D/Гайка.cdw
2D/Клапан.cdw
2D/Колпак.cdw
2D/Корпус.cdw
2D/Ніпель.cdw
2D/Пружина.cdw
2D/Спецификация.spw
