Клапан пусковой МЧ00.17

0
329
8318
41
0

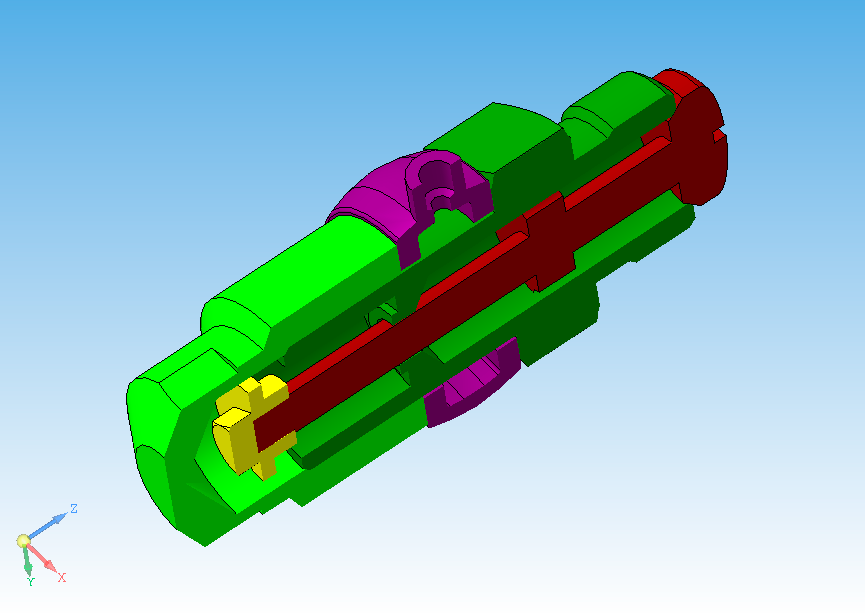

3D Сборка состоящий из 5 деталей. Учебник Боголюбов - "Чтение и деталирование сворочных чертежей" 17 вариант

Пусковой автоматический клапан дизеля открывается под давлением сжатого воздуха. Клапан поз. 3 пружиной поз. 6 плотно прижат к торцу корпуса поз. 1. Ниппель поз. 2 зажат между корпусом поз. 1 и колпаком поз. 4 и уплотнен кожаными прокладками поз. 5. При пуске дизеля сжатый воздух от воздухораспределителя поступает через резьбовое отверстие ниппеля поз. 2 в полость корпуса поз. 1 и проходит через продольные канавки на стержне клапана поз. 3. Под давлением сжатого воздуха клапан преодолевает силу сопротивления пружины поз. 6 и открывается. Как только воздухораспределитель прекратит подачу воздуха, пружина поз. 6 прижмет клапан поз. 3
к торцу корпуса поз. 1 и отсоединит полость цилиндра двигателя от полости клапана.



Дата
04.12.2014
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 13 SP 2 Как открыть?
Содержимое архива
  • МЧ00.17
    • Деталь3.m3d
    • Деталь2.m3d
    • Деталь6 (2).m3d
    • Деталь4 (2).m3d
    • Деталь6.m3d
    • Деталь3 (2).m3d
    • Деталь3вырез.m3d
    • Технологическая сборка.t3d
    • Деталь.m3d
    • Деталь.cdw
    • Клапан пусковой.dwg
    • Деталь4.m3d
    • Технологическая сборка (2).t3d
    • Детальвырез.m3d
    • Деталь2.cdw
    • Деталь (2).m3d
    • Деталь2 (2).m3d
