Кран двухходовой МЧ00.24 в КОМПАС-3D 14

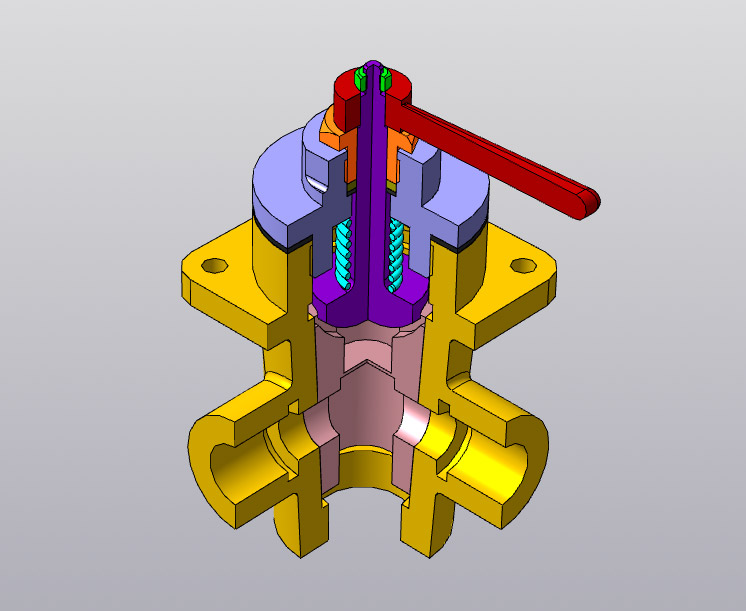

Кран (клапан) двухходовой МЧ00.24 предназначен для прохода газа или жидкости. Задание по Боголюбову, год альбома не знаю. Двухходовой кран устанавливают на трубопроводах. Газ или жидкость, поступающие через нижнее отверстие в кран, расходятся по двум трубопроводам. Размеры между отверстиями на квадратном фланце 90, максимальная длина (вид сверху) от края до конца ручки 190

Состав: 3D Сборка, Сборочный чертеж (СБ), Деталировка, Спецификация

Софт: КОМПАС-3D 14
