Кран. Сборочный чертеж.

0
303
26330
115
2

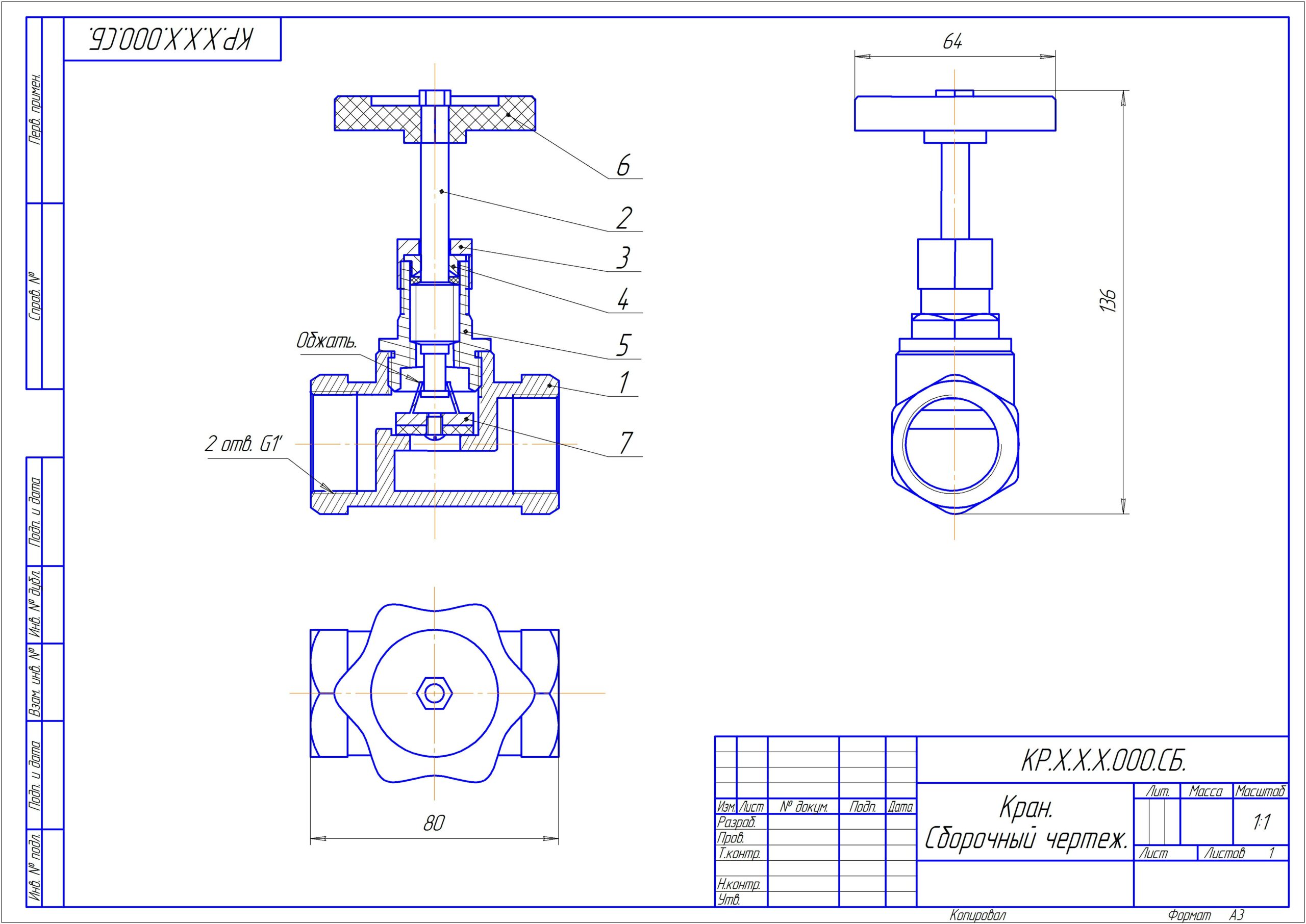

Чертеж Кран. Сборочный чертеж.

УГАТУ, Технология машиностроения, Инженерная графика, Чтение и деталирование сборочных чертежей, 2015

В данной работе рассматривается кран. Предназначен для слива жидкости. На трубу диаметром 30. Работа содержит сборочный чертеж, деталировку. Из книги Боголюбов - индивидуальные задания по курсу черчения (1989) стр.189

гайка Клапан Кран кранбукса маховик сборочный чертеж Шайба шпиндель
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Автор
Ilnurio Suleymanov
Дата
15.11.2015
Язык
Русский
Состав
Кран (СБ), Деталировка (Гайка, Клапан, Корпус, Кранбукса, Маховик, Шайба, Шпиндель), Спецификация.
Софт
КОМПАС-3D 15 Как открыть?
Содержимое архива
  • Кран СБ
    • Клапан.cdw
    • Гайка.cdw
    • Кран СБ.cdw
    • Кранбукса.cdw
    • Корпус.cdw
    • Шпиндель.cdw
    • Шайба.cdw
    • Спецификация.spw
    • Маховик.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
