Кран спускной НГТУ.002.23.100 СБ

Спускной кран является одним из видов арматуры трубопроводов и предназначается для спуска жидкости из системы.

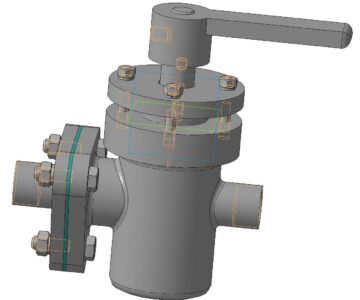

Кран состоит из корпуса, в котором установлена коническая пробка. В верхней части корпуса установлена втулка сальника, уплотняющая сальниковую набивку. Между набивкой и верхним основанием конической части пробки установлена втулка. Втулка сальника крепится к корпусу шпильками, шайбами и гайками. Для поворачивания пробки в нужное положение на верхнем цилиндрическом конце ее закреплена при помощи установочного винта рукоятка. Фланец крепится к корпусу при помощи болтов, шайб и гаек. На резьбовом патрубке корпуса расположен угольник.
При повороте рукоятки пробка, вращаясь, меняет поперечное сечение или полностью перекрывает отверстие, через которое проходит жидкость. Полное прилегание сопряженных поверхностей пробки и корпуса достигается конической формой этих деталей. Для избежания утечки жидкости между корпусом и фланцем установлена прокладка.
