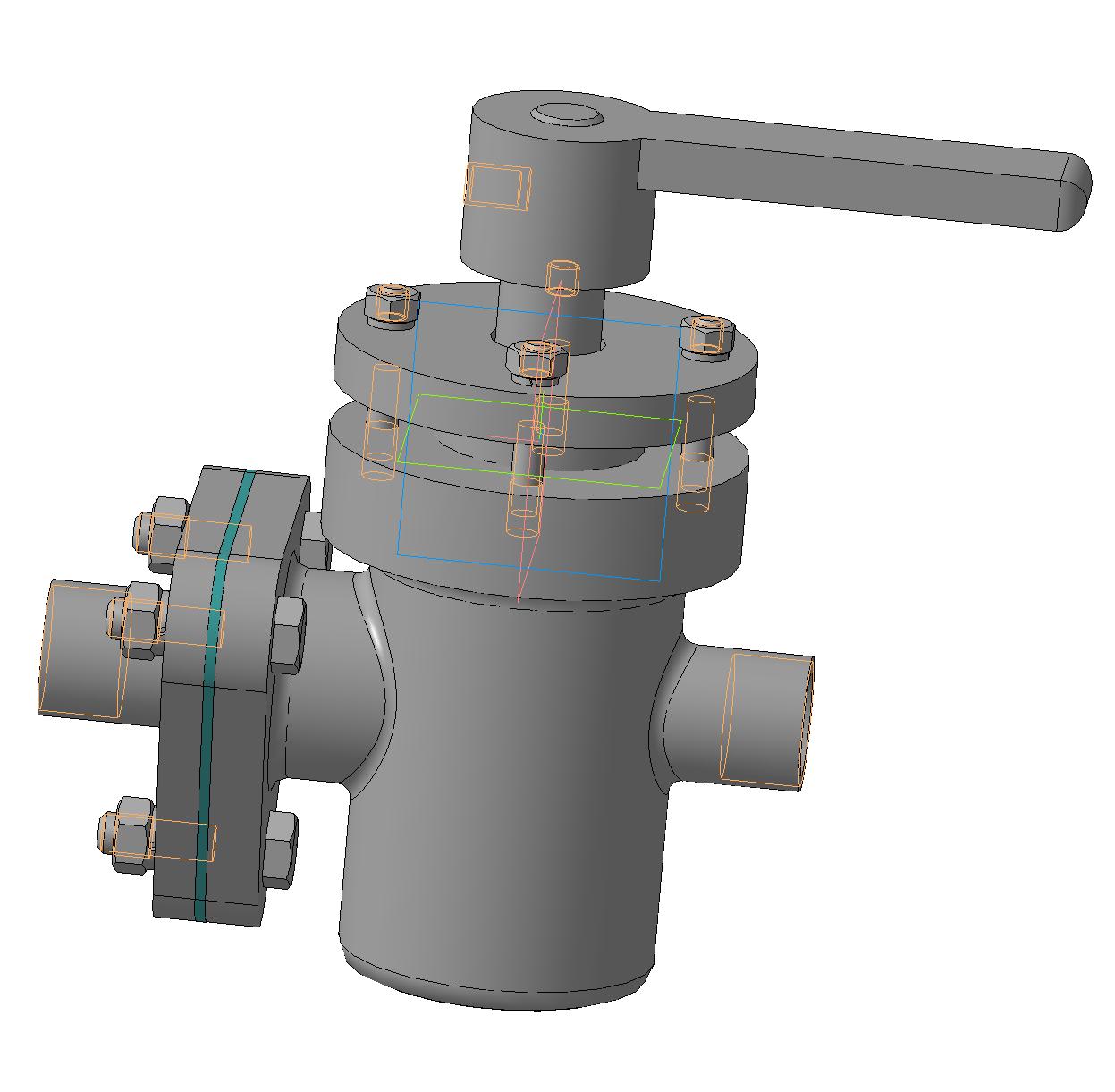

Кран спускной ПМИГ.ХХХХХХ.006

185

Вариант 6 по книге Большакова В. П., Чагиной А. В.:
Выполнение в КОМПАС-3D конструкторской документации изделий с резьбовыми соединениями.
Год сдачи 2021

Задание: по данным спецификации, изобразить следующие соединения:
А-болтовое -фланца 7 с корпусом 1
Б-винтовое - рукоятки 5-и пробки 2
В-шпилечное-втулки сальника 4 с корпусом 1.
Выполнить 3д модели всех деталей+3д сборку.
Выполнить сборочный чертеж+спецификацию

А. В. Чагина большаков Кран спускной Кран спускной ПМИГ.ХХХХХХ.006 ПМИГ.ХХХХХХ.006 спускной

Автор

Яна Голенкова

Дата

19.10.2022

Язык

Русский

Состав

3д модели : корпуса, пробки, втулки, втулки сальника, рукоятки, прокладки, фланца, сборка. 2д чертежи: Сборочный чертеж, спецификация.

Софт

КОМПАС-3D 16.1 Как открыть?

Содержимое архива

Поз.1_Корпус.m3d
Поз.16_Пенька.m3d
Поз.4_Втулка сальника.m3d
Кран спускной.cdw
Поз.2_Пробка.m3d
Поз.7_Фланец.m3d
Кран спускной спецификация.cdw
Кран спускной.a3d
Поз.3_Втулка.m3d
Поз.5_Рукоятка.m3d
Поз.6_Прокладка.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Клапан предохранительный ПМИГ.ХХХХХХ.012 СБ (Вариант 12)

Кран спускной НГТУ.002.23.100 СБ

Кран пробковый 3D Модель

Кран распределительный Большаков

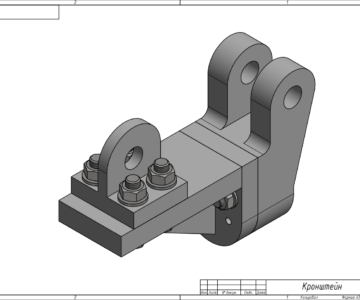

Кронштейн - 3112. 006 000. 000 СБ
