Насос шестеренный МЧ 00.20 в КОМПАС-3D
0
8
1432
10
2
100
3D Модели
МЧ 00.20
МЧ00.20

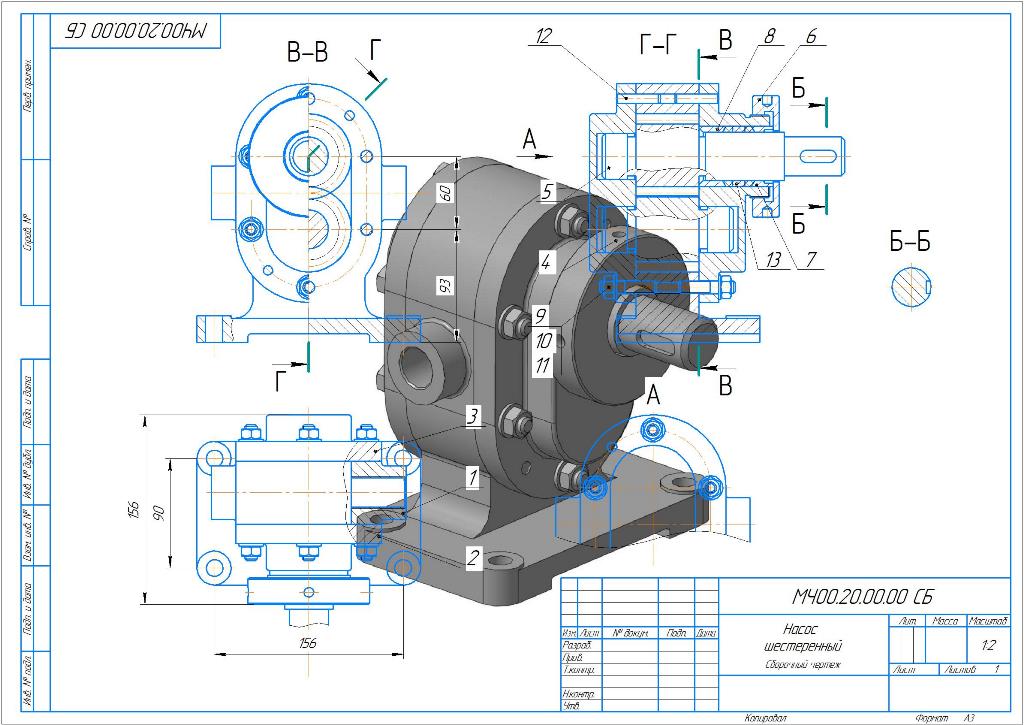

МЧ00.20.00.00 СБ_Насос шестеренный
насос шестеренный
Начертательная геометрия и инженерная графика
Сообщить о проблеме
Автор
Jeka
Rampage
Дата
18.03.2020
Язык
Русский
Состав
Чертежи , 3D сборка, модель одной деталью, 3D модели всех составляющих запчастей данной детали.
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
МЧ00.20.00.04_Ведомое зубчатое колесо.cdw
-
МЧ00.20.00.03_Крышка.m3d
-
МЧ00.20.00.02_Крышка.cdw
-
МЧ00.20.00.03_Крышка.cdw
-
МЧ00.20.00.08_Втулка.cdw
-
МЧ00.20.00.01_Корпус.cdw
-
МЧ00.20.00.01_Корпус.m3d
-
МЧ00.20.00.00 СБ_Насос шестеренный.cdw
-
МЧ00.20.00.00 СБ_Насос шестеренный.cdw
-
МЧ00.20.00.01_Корпус аксонометрия.cdw
-
МЧ00.20.00.04_Ведомое зубчатое колесо.m3d
-
МЧ00.20.00.07_Втулка.cdw
-
МЧ00.20.00.08_Втулка.m3d
-
МЧ00.20.00.00 СБ_Насос шестеренный.a3d
-
МЧ00.20.00.06_Гайка круглая.cdw
-
МЧ00.20.00.02_Крышка.m3d
-
МЧ00.20.00.05_Вал-шестерня.m3d
-
МЧ00.20.00.05_Вал шестерня.cdw
-
МЧ00.20.00.06_Гайка круглая.m3d
-
МЧ00.20.00.07_Втулка.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы

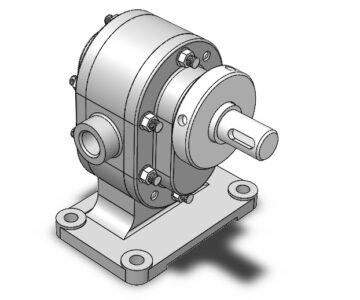

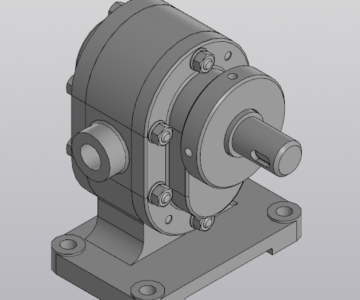

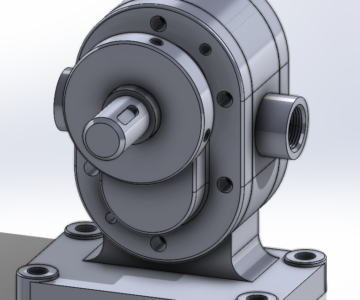

Еще чертежи и проекты по этой теме:
Olenka19
Александр
Артур Слободин
Комментарии
2
Николай
Филиппович
11.09.2023 в 00:06
Ссылка на комменарий 363264
Здравствуйте. Хотел бы спросить, допуски, отклонения от формы и т.д. на чертеже корпуса проставлены? Спасибо за ответ.
Андрей
Модератор
11.09.2023 в 06:44
Ссылка на комменарий 363276
Здравствуйте, А вместо чертежа корпуса, лист аксонометрии, в списке файлов это видно.
