Пневмораспределитель Аксарин

Тверской государственный технический университет
Кафедра инженерной графики
Курсовая на тему:"Сборочный чертеж"
Тверь 2013

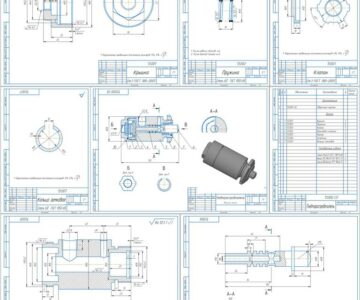

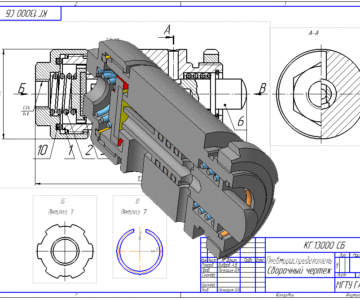

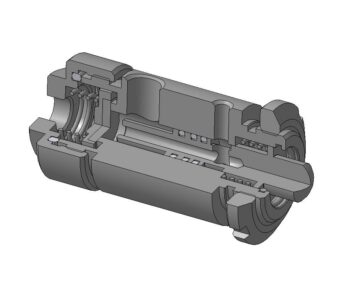

Здесь расположено чертёж пневмораспределителя. Деталь начерчена как в сборочном виде так и каждая часть отдельно: Крышка, Пружина, Клапан, Прокладка клапана, Корпус, Золотник, Кольцо замковое. Пневмораспределитель – это агрегат, который призван распределять потоки сжатого воздуха в двух и более каналах воздуховодов под действием внешнего управления. Иными словами. Это прибор, позволяющий перенаправить давление воздуха по пневмолиниям. Размеры детали 105*51*151

Состав: Сборочный чертеж (СБ), Деталировка Язык документа

Софт: AutoCAD 2016

Сайт: www

Файлы:
13.000 SP.dxf
13.000 А.DXF
13.000.dxf
13.001 А.DXF
13.001.dxf
13.002.dxf
13.003.dxf
13.004.dxf
13.005.dxf
13.006.dxf
13.007.dxf
