Конкурс асов 3D-моделирования

Пневмораспределитель 14.000

Приднестровский государственный университет им. Т.Г. Шевченко, Инженерно-технический институт
Кафедра «Автоматизированные технологии и промышленные комплексы»
Курсовой проект по дисциплине "Машинная графика"
На тему: "Пневмораспределитель 14.000"
Тирасполь 2018

Пневмораспределитель предназначен для подачи воздуха к рабочим органам лебедки и может применяться как пневмораспределитель тормозной системы в автомобилях. Принцип его работы следующий. Через отверстие А воздух подается под давлением 0,008...0,01 Па. При нажатии на плунжер 12 открывается клапан 4 и воздух через шлицы плунжера проходит в отверстие Б. При опускании плунжера клапан 4 закрывается и доступ воздуха в рабочую зону (отверстие Б) прекращается. Отработавший воздух из рабочей зоны через шлица и отверстие в плунжере попадает в отверстие В и выходит в атмосферу.

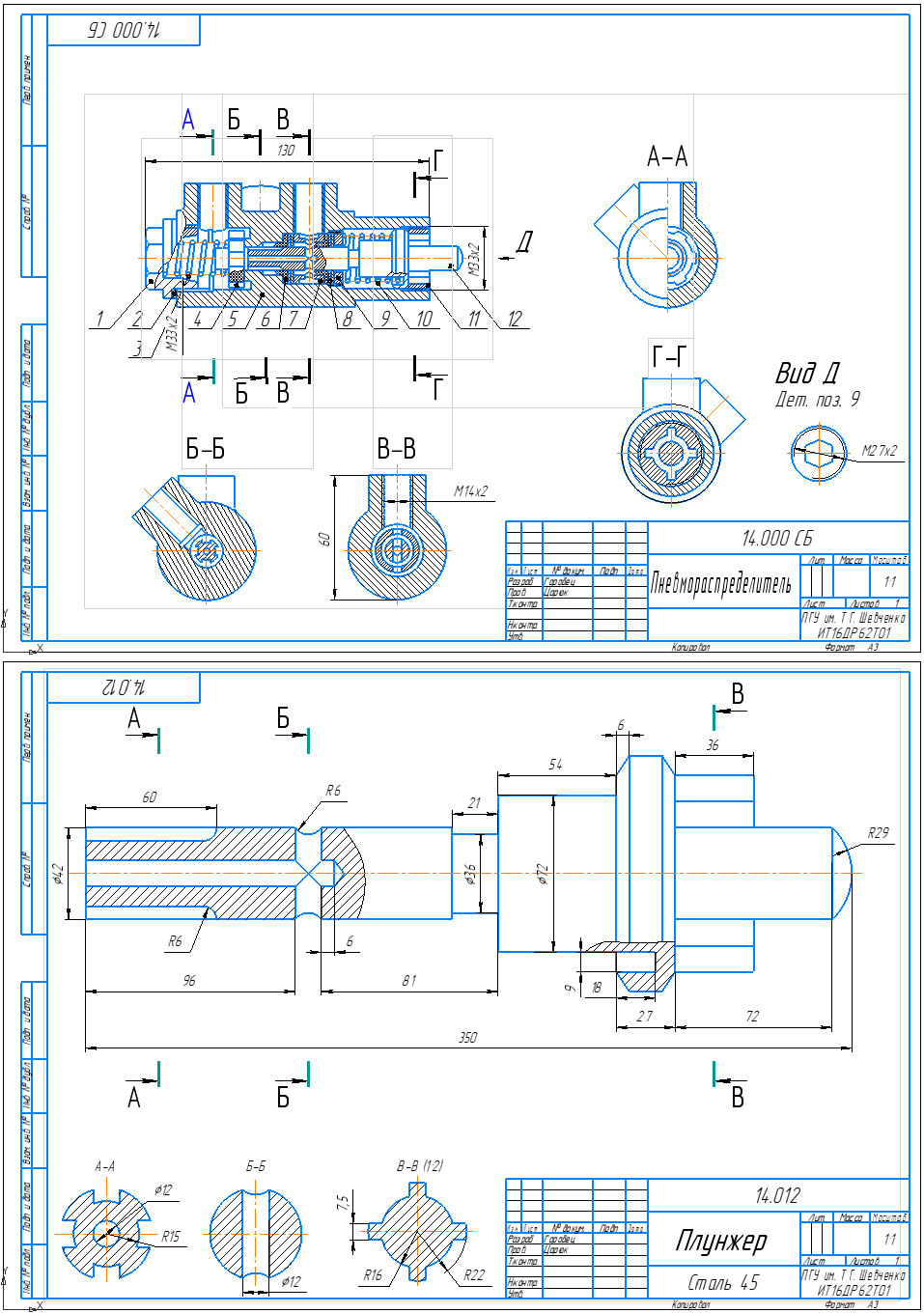

Задание по методички Аксарина 14й вариант. Сборочный чертеж Пневмораспределитель 14.000, полная деталировка на 12 листов, спецификация.

Состав: Пневмораспределитель (СБ, ТО), Деталировка, Спецификация Язык документа

Софт: КОМПАС-3D 16

Сайт: www
