Пневмораспределитель
Включает в себя:
1.Все детали в 3d
2.Чертежи(Втулка,Заглушка,Корпус,Плунжер,Сборочный чертеж)
3.Сборочный чертеж в 3d
4.Спецификация
Учебник Аксарин П.Е. - "Чертежи для деталирования"
Задание пневмораспределитель 14.000 СБ
- Главная -
- Чертежи -
- Начертательная геометрия и Инженерная графика -
- Пневмораспределитель 14.000 СБ

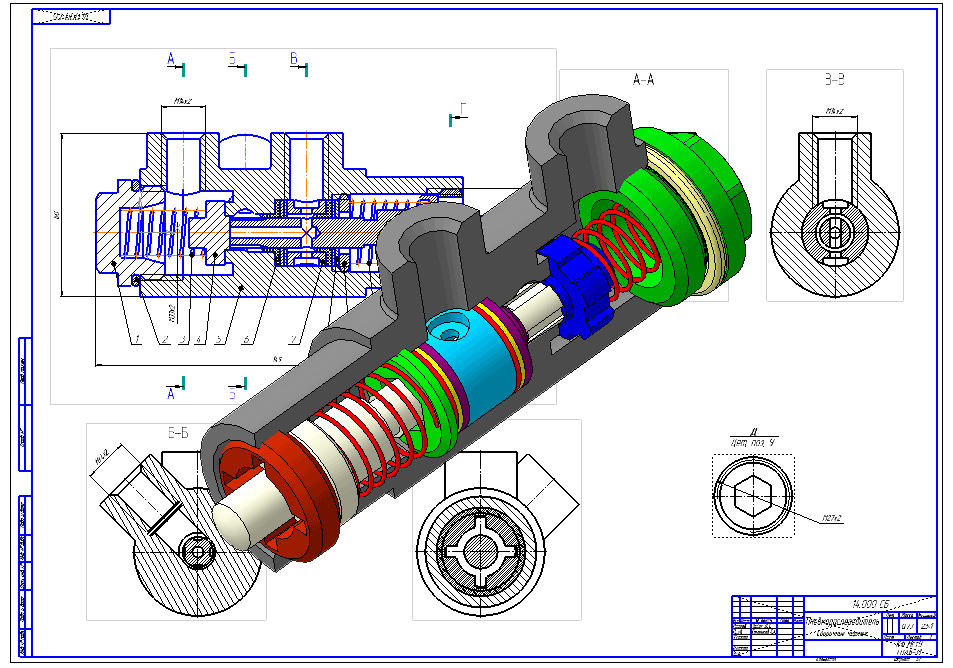

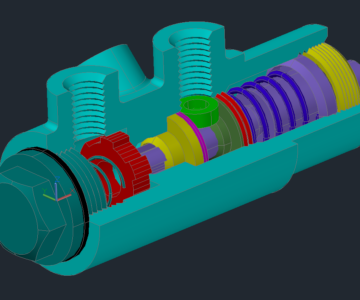

Пневмораспределитель 14.000 СБ
0
331
10583
41
1
120
Сообщить о проблеме
Автор
Денис
Чабак
Дата
13.12.2014
Язык
Русский
Состав
Детали в 3d,Чертежи(Втулка,Заглушка,Корпус,Плунжер,Сборочный чертеж) ,Сборочный чертеж в 3d,Спецификация.
Софт
КОМПАС-3D 14
Как открыть?
