Пневмораспределитель 13.000 СБ с деталировкой

Пневмораспределитель 13.000 СБ с деталировкой

0

7

4861

57

7

60

3D модель Пневмораспределитель 13.000 СБ с деталировкой

Пневмораспределитель13.000, чертеж, 3 d детали, сборка, разборка, деталирование, спецификация, для студентов.

Индивидуальное задание "Пневмораспределитель" Альбом "Чертежи для деталирования" П.Е. Аксарин издательство "Машиностроение" Москва 1993 г. Шифр сборочной единицы 13.000.СБ

13.000 СБ Аксарин Пневмораспределитель

Поделиться:

Автор

Денис Куприянов

Дата

19.02.2019

Язык

Русский

Состав

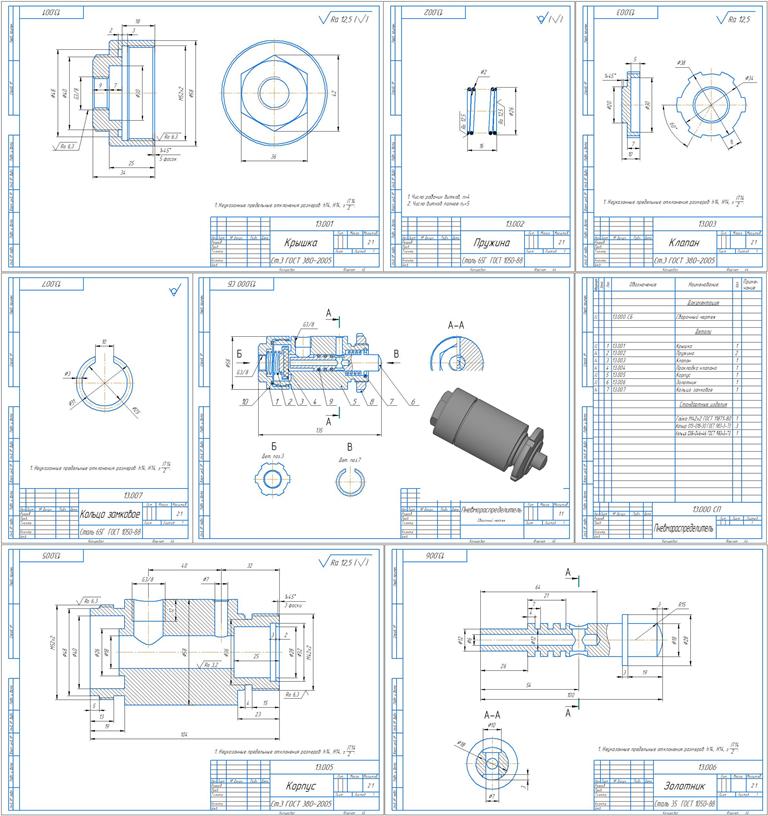

3D Сборка, Деталировка (корпус,крышка,клапан,пружина,золотник ,кольцо замковое,прокладка клапана)

Софт

КОМПАС-3D 18 Как открыть?

Содержимое архива

13.005_Корпус.m3d
13.001_Крышка.cdw
13.000 СБ_Пневмораспределитель.cdw
13.001_Крышка.m3d
13.003_Клапан.cdw
13.002_Пружина.m3d
13.003_Клапан.m3d
13.006_Золотник.m3d
13.004_Прокладка клапана.m3d
13.000 СП_Пневмораспределитель.cdw
13.000 СБ_Пневмораспределитель.a3d
13.006_Золотник.cdw
13.007_Кольцо замковое.m3d
13.005_Корпус.cdw
13.001_Крышка аксонометрия.cdw
13.007_Кольцо замковое.cdw
13.002_Пружина.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

3D модель Пневмораспределитель задание 13.000 СБ

Пневмораспределитель задание 13.000 СБ

3D модель Пневмораспределитель 13.000 СБ

Пневмораспределитель 13.000 СБ

3D модель 3D-модель пневмораспределителя 13.000 СБ

3D-модель пневмораспределителя 13.000 СБ

3D модель Пневмораспределитель Аксарин

Пневмораспределитель Аксарин

3D модель Пневмораспределитель 23.000 СБ

Пневмораспределитель 23.000 СБ

Чертеж Пневмораспределитель 14.000

Пневмораспределитель 14.000
