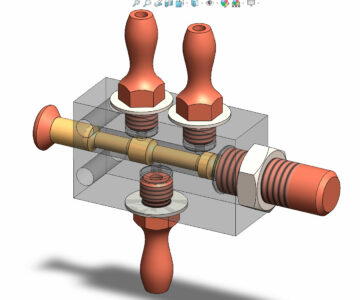

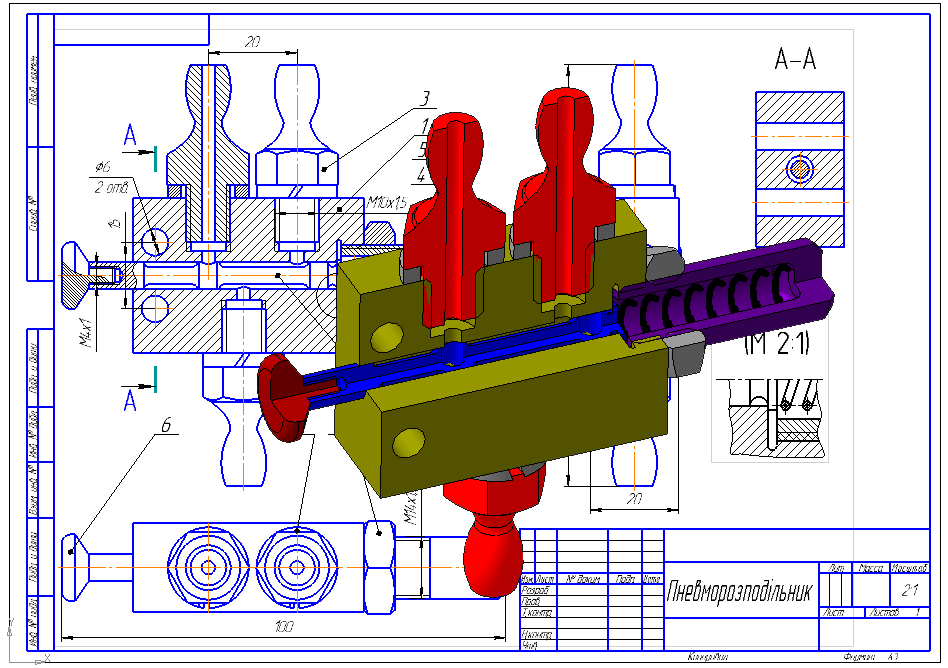

Пневмораспределитель 23.000 СБ

Выполнено по чертежам из альбома Аксарин П.Е. - "Чертежи для деталирования"
Задание - Пневмораспределитель 23.000

Пневморозподільник призначений для ручного розподілення потоку повітря до виконавчих органів.
Розміщення пневморозподільника в механізмі повинно забезпечувати зручний доступ до нього для монтажу та нагляду за роботою. Пневморозподільник експлуатувати при температурі навколишнього середовища в межах від -10±5°С до +40±5°С, відносній вологості повітря 75 ± 15% та атмосферному тиску 750±30 мм. рт. ст.

Состав: 3d сборка, сборочный чертеж, спецификация Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Файлы:
Пневморозподільник/
Пневморозподільник/Сборка с разрезом.jpg
Пневморозподільник/Штуцер_3.m3d
Пневморозподільник/Пневморозподільник.cdw
Пневморозподільник/Пружина_4.m3d
Пневморозподільник/Золотник_2.m3d
Пневморозподільник/Гвинт опорний_6.m3d
Пневморозподільник/Гайка_7.m3d
Пневморозподільник/Сборка(разборка).jpg
Пневморозподільник/Сборка(разборка).a3d
Пневморозподільник/Стакан_5.m3d
Пневморозподільник/Сборка(разборка_1).jpg
Пневморозподільник/Специф_№1.cdw
Пневморозподільник/Корпус_1.m3d
Пневморозподільник/Сборка с разрезом.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: grozniu2010
Дата: 2015-04-06
Просмотры: 8363
4 комментария
    1

    Отверстия в золотнике лишние.

    2

    как вы делаете модель на фоне чертежа, подскажите

      3

      фотошопом)

    4

    я просто думал усилиями компаса можно как то )
