Двухпозиционный ручной пневмораспределитель 23.000 СБ

0
0
16
0
0
60

Санкт-Петербургский Политехнический Университет им. Петра Великого, Высшая Школа Теоретической Механики,

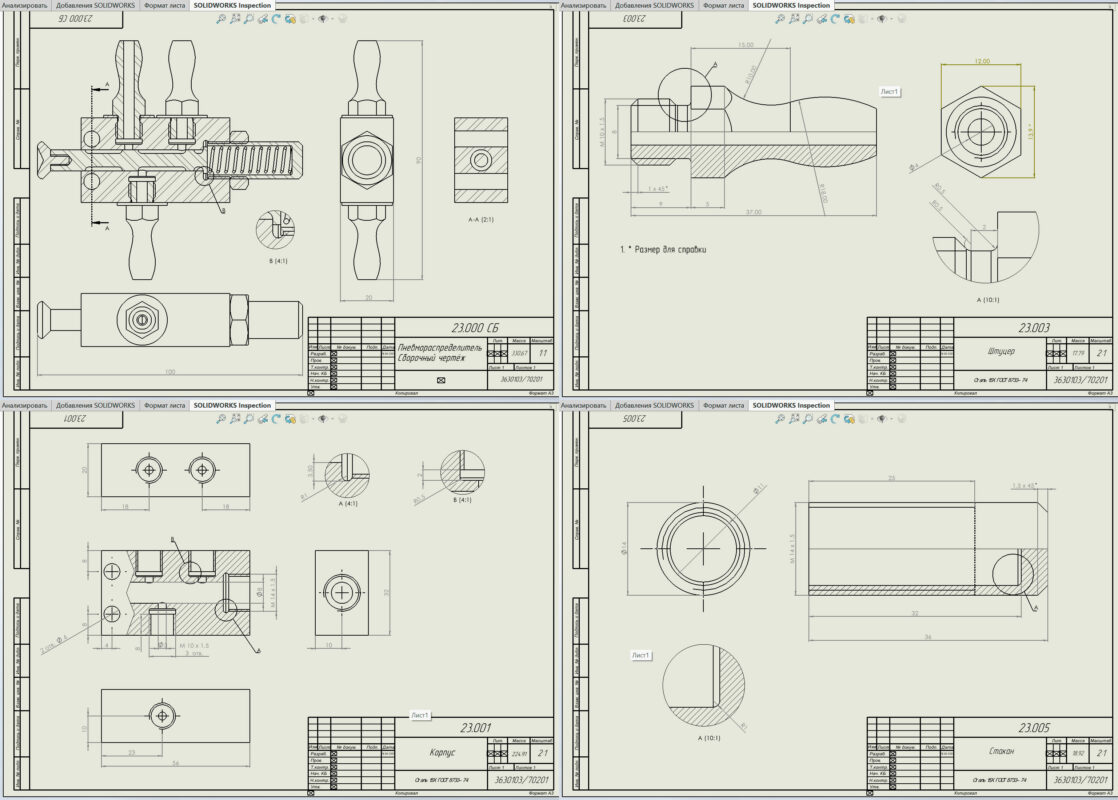

Курсовой проект "Чтение и деталирование чертежа сборочной единицы с применением пакета Solidworks" по дисциплине ""Пакеты прикладных программ", Санкт-Петербург

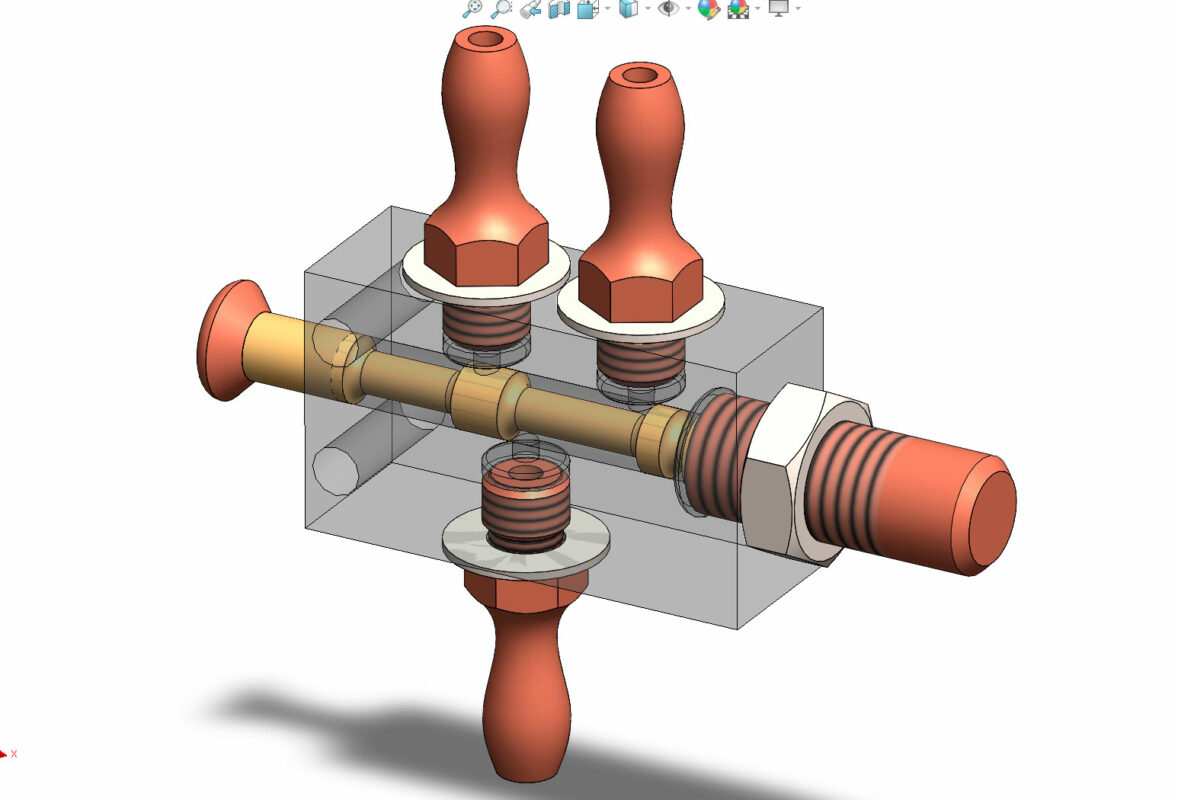

23.000 СБ двухпозиционный ручной пневмораспределитель золотникового типа
2021

Задание выполнено по чертежу из альбома Аксарин П.Е. - "Чертежи для деталирования".
Задание - Пневмораспределитель 23.000

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 3
1. ЧТЕНИЕ ЧЕРТЕЖА СБОРОЧНОЙ ЕДИНИЦЫ 4
1.1 Название и назначение сборочной единицы 4
Рисунок 1 – схема рабочей части пневмораспределителя 4
1.2. Состав изделия 5
1.3 Характер соединения составных частей 6
1.4. Размеры 6
2. СОЗДАНИЕ 3D МОДЕЛИ 7
2.1 Модели изделия 7
3. ДЕТАЛИРОВАНИЕ ЧЕРТЕЖЕЙ ПО 3D МОДЕЛИ 9
2.1 Чертеж корпуса 9
2.2. Чертеж золотника 9
2.3. Чертеж штуцера 9
2.4. Чертеж пружины 10
2.4. Чертеж стакана 10
2.4. Чертеж винта упорного 10
ЗАКЛЮЧЕНИЕ 11
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 12
