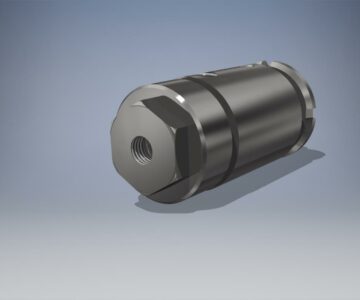

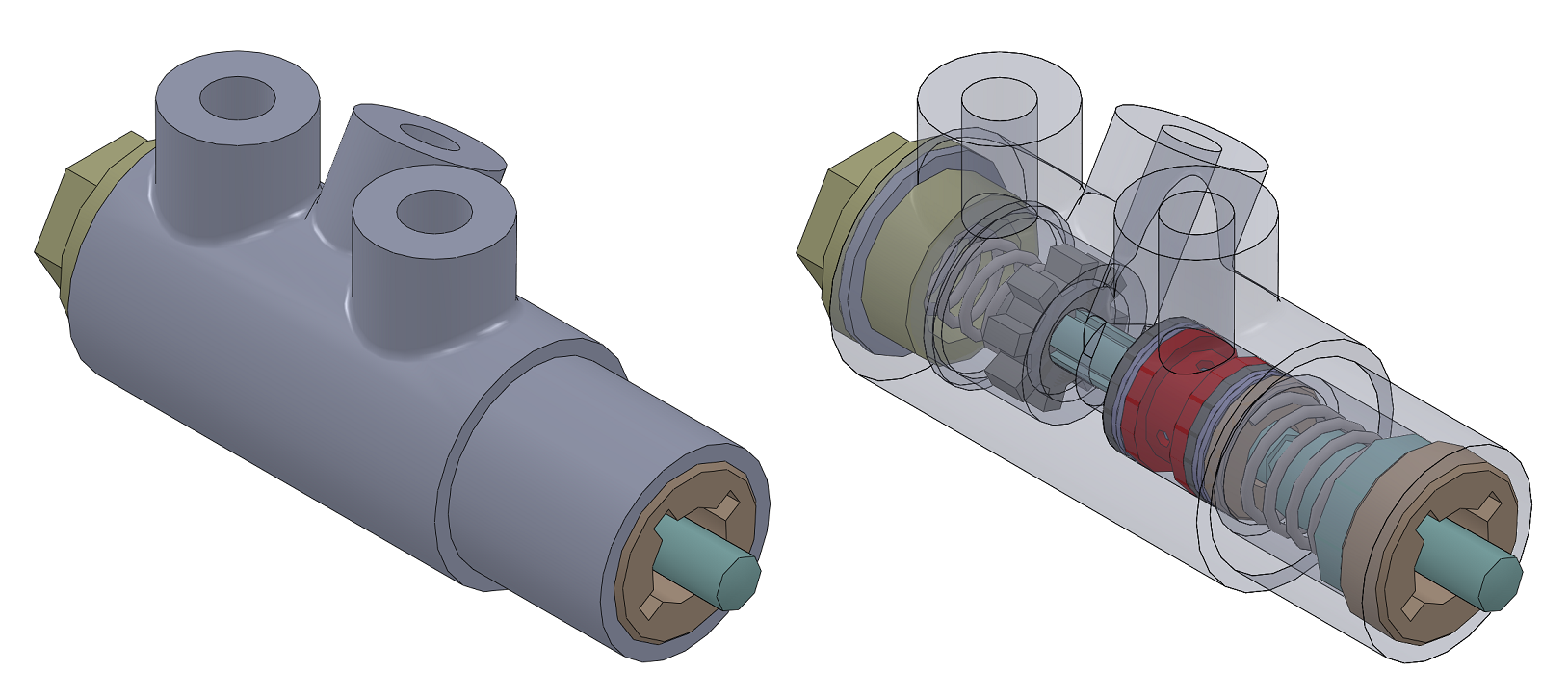

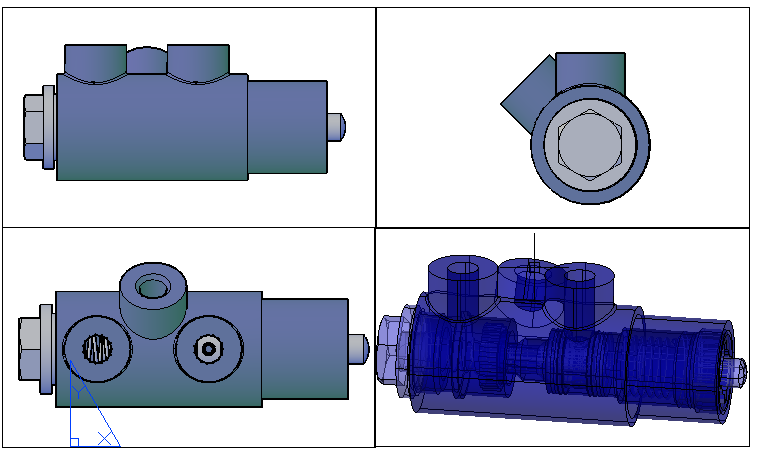

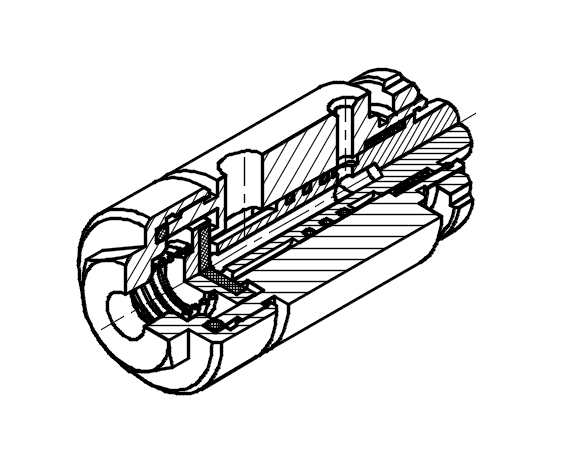

3D Модель пневмораспределитель управления лебедкой

Пневмораспределитель служит для подачи сжатого воздуха к рабочим органам лебедки.

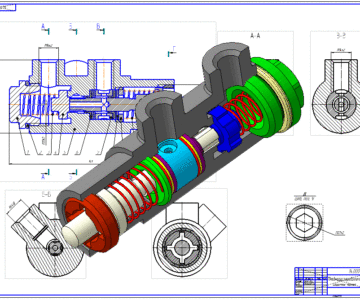

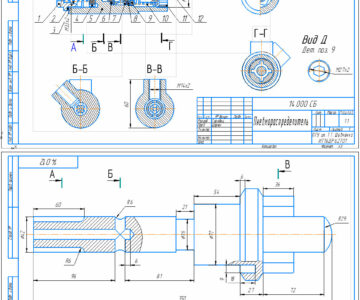

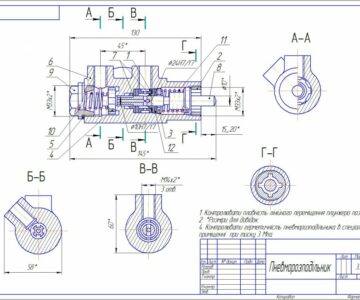

Распределитель состоит (рисунок 2.2) из корпуса 5. С одного конца в корпусе расположен клапан 4, который с помощью пружины 3 прижимается к перепускного отверстия. В свою очередь пружина фиксируется заглушкой 1. Для обеспечения герметичности, между заглушкой и корпусом установлено уплотнительное кольцо. С другой стороны расположен плунжер 12. Правильное расположение плунжера осуществляется с помощью шайб 8. Для герметичности используются манжеты 6. Между кольцами расположена втулка 7. Шайба, манжет и втулка фиксируются в корпусе с помощью гайки 9. Сам плунжер подпружиненный пружиной 10 и зафиксирован с другого края гайкой 11. с помощью гайки 11 можно регулировать зазор между плунжером и клапаном.
Через левое отверстие подводится под давлением. В момент времени, когда на плунжер 12 не действует сила - клапан открывается и воздух через шлицы плунжера проходит в следующий проем. При отпускании плунжера отверстие закрывается и подача воздуха прекращается. Отработанный воздух из рабочей зоны через шлице и отверстие в плунжері попадает в правое отверстие и выходит в атмосферу.
