Привод пневматический 00-000.06 04.04 в КОМПАС-3D

0
4
1573
26
3

Привод предназначен для поджатия деталей усилием до 5 т при сборочно-сварочных операциях.
В центральное отверстие ф50 корпуса 1 вставляется шток 12 и уплотняется манжетой 6 при помощи крышки сальника 5 и винтов 17. Вилка 4 в сборе с осью 13, шайбой 20 и шплинтом 22 вворачивается до упора в отверстие М36 толкателя 2. После чего толкатель в сборе вставляется в боковое отверстие корпуса 1 и уплотняется промасленным войлочным кольцом 24. Рычаг 3 длинным концом вставляется в паз опушенного в нижнее положение штока 12, а коротким концом в паз толкателя 2 и закрепляется в корпусе 1 с помощью оси 14, шайбы 21 и шплинта 23.
Поршень 10 в сборе с манжетами 7, кольцом 8, диском нажимным 11 и болтами 15 надевается на шток 12 и зажимается гайкой 19. Для предотвращения самоотвинчивания болты 15 и гайки 19 стопорятся проволокой 25. Крышка 9 к корпусу 1 крепится винтами 18. Герметизация соединения осуществляется картонной прокладкой 26.
В качестве заглушек технологических отверстий М10x1,25-6H В корпусе 1 и крышке 9 используются винты 16, установленные на сурике.
Управление работой пневматического привода осуществляется с помощью распределительного устройства, закрепленного на приливе корпуса 1 к двум отверстиям М16. При подаче сжатого воздуха давлением 4 атм в полость под поршнем, последний вместе со штоком движется вверх. Рычаг 3 поворачивается вокруг оси 14, в следствии чего толкатель 2 перемещается вниз. Обратное движение толкателя 2 осуществляется путем подачи сжатого воздуха В полость под поршнем.

Задание №4 из альбома заданий для выполнения сборочных чертежей В.С. Дукмасова, А.Л. Решетов, В.А. Краснов, В.Н. Кочетков.

Состав работы:
Сборочный чертеж, Спецификация
3D модели деталей и Сборка (+разнос компонентов):

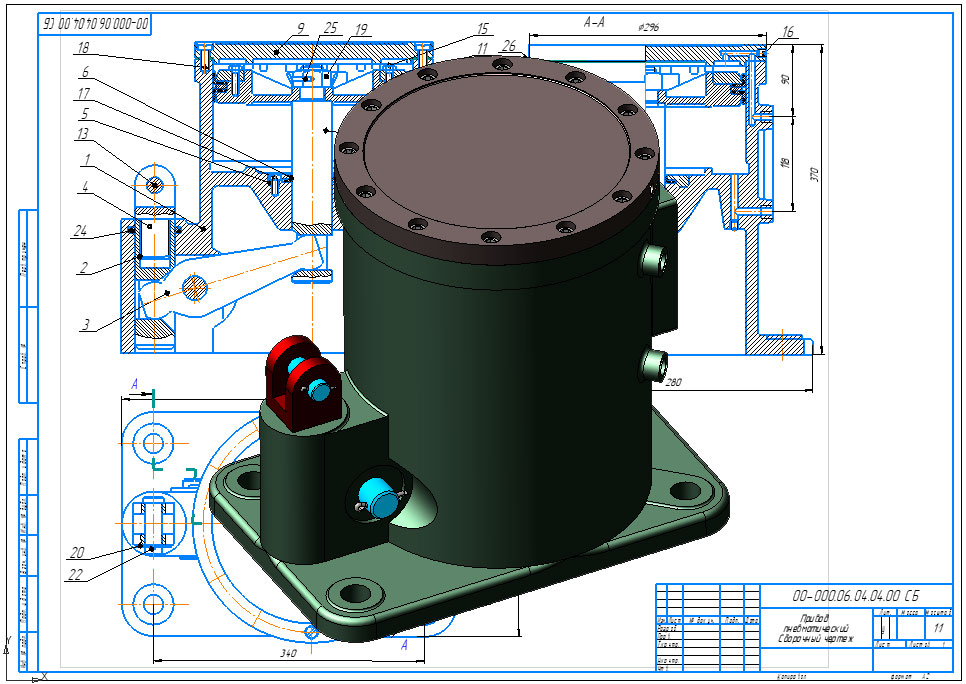

00-000.06.04.04.00 СБ Привод пневматический
00-000.06.04.04.01 Корпус
00-000.06.04.04.02 Толкатель
00-000.06.04.04.03 Рычаг
00-000.06.04.04.04 Вилка
00-000.06.04.04.05 Крышка
00-000.06.04.04.06 Манжета
00-000.06.04.04.07 Манжета
00-000.06.04.04.08 Кольцо
00-000.06.04.04.09 Крышка
00-000.06.04.04.10 Поршень
00-000.06.04.04.11 Диск
00-000.06.04.04.12 Шток
00-000.06.04.04.13 Ось
00-000.06.04.04.14 Ось

Чертежи деталей:
00-000.06.04.04.01 Корпус
00-000.06.04.04.02 Толкатель
00-000.06.04.04.03 Рычаг
00-000.06.04.04.04 Вилка
00-000.06.04.04.05 Крышка
00-000.06.04.04.07 Манжета 250
00-000.06.04.04.08 Кольцо
00-000.06.04.04.09 Крышка
00-000.06.04.04.10 Поршень
00-000.06.04.04.11 Диск
00-000.06.04.04.12 Шток



Автор
KiLLaSeLL
Дата
24.01.2020
Язык
Русский
Состав
Чертежи, 3d-модели, спецификация, сборка.
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • Диск11.m3d
  • Крышка5.m3d
  • Кольцо6.m3d
  • Диск _ 00-000.06.04.04.11.cdw
  • Поршень 10.m3d
  • Чертеж 2.cdw
  • Крышка _ 00-000.06.04.04.05.cdw
  • Ось14.m3d
  • Рычаг03.m3d
  • Рычаг _ 00-000.06.04.04.03.cdw
  • Привод пневматический спец.spw
  • Кольцо _ 00-000.06.05.05.06.cdw
  • Сборка2.a3d
  • Шток12.m3d
  • Корпус.m3d
  • Толкатель _ 00-000.06.04.04.02.cdw
  • Крышка09.m3d
  • Манжета 250 _ 00-000.06.04.04.07.cdw
  • Толкатель02.m3d
  • Корпус.cdw
  • Манжета7.m3d
  • Вилка4.m3d
  • Манжета6.m3d
  • Поршень.cdw
  • Крышка.cdw
  • Привод пневматический 00-000.06 04.04.00.cdw
  • Черчеж 3.cdw
  • Ось13.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 3
user-avatar
16.05.2022 в 08:18

Доброго времени суток не нашел в списке моделей 00-000.06.04.04.13 Ось,
00-000.06.04.04.14 Ось, 00-000.06.04.04.06 Манжета. Они там есть?

user-avatar
Андрей Модератор
16.05.2022 в 08:27

Если речь о 3д деталях, то они конечно присутствуют. а вот чертежей осей нет

user-avatar
16.05.2022 в 08:58

Ну мне главное модели. Спасибо
