Привод пневматический

124

1401

Южно-Уральский государственный университет
Кафедра летательных аппаратов
Семестровое задание по дисциплине "Основы инженерной компьютерной графики"
Челябинск 2016

Привод пневмонический 00-000.06 04.04.00
Привод предназначен для поджатия деталей усилием до 5т при сборочно-сварочных операциях.

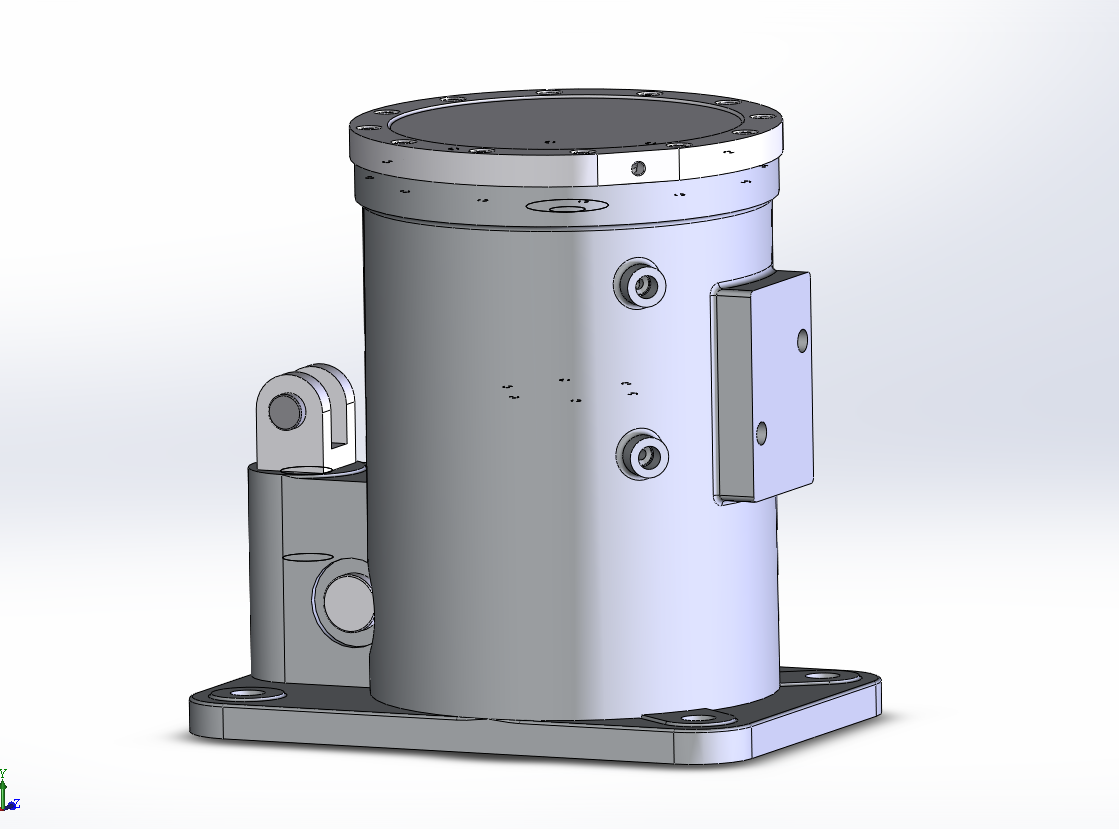

В работу входит 3D модель Пневматического привода в программе SolidWorks , чертеж привода.

00-000.06.04.04 3D Модели Дукмасова пневматический привод

Автор

Равиль Абдуллажанов

Дата

27.11.2016

Язык

Русский

Состав

Полноценная модель пневматического привода, Сборочный чертеж (СБ), спецификация присутствует.

Софт

SolidWorks 2012 Как открыть?

Содержимое архива

4_13
- Диск - 00-000.06.04.04.11.SLDPRT
- Привод пневматический.SLDDRW
- Привод пневматический _ 00-000.06.04.04.00 СБ.spw
- Привод пневматический.SLDASM
- Манжета ф50 - 00-000.06.04.04.06.SLDPRT
- Ось - 00-000.06.04.04.13.SLDPRT
- Шток - 00-000.06.04.04.12.SLDPRT
- Крышка - 00-000.06.04.04.05.SLDPRT
- Рычаг - 00-000.06.04.04.03.SLDPRT
- Корпус - 00-000.06.04.0401.SLDPRT
- Крепеж
  - 1Винт ГОСТ 1476-93 (05_24).SLDPRT
  - 1Болт ГОСТ 7805 (05_02_2005_п)_6_12_2005-12-09.SLDPRT
  - 1Винт ГОСТ 17475-80 (05_18_п)_2006-04-19.SLDPRT
  - 1Гайка ГОСТ 5915-70 (05_31-2005_п)_2005-11-20.SLDPRT
  - 1Шплинт ГОСТ 397-79 (05_58-2008).SLDPRT
  - 1Винт ГОСТ 1491-80 (05_20-2005_п)_2006-03-27.SLDPRT
  - 1Винт ГОСТ 11738-84 (05_16_2005)_6_10_02-03-2011.SLDPRT
  - 1Винт ГОСТ 11738-84 (05_16_2005)_12_16_02-03-2011.SLDPRT
  - 1Винт ГОСТ 1478-93 (05_25).SLDPRT
  - 1Шайба ГОСТ 11371-78 (05_48_2004_п)_2008_08_06.SLDPRT
  - 1Винт (05_21).SLDPRT
- Крышка - 00-000.06.04.04.09.SLDPRT
- Привод пневматический _ 00-000.06.04.04.00 СБ.tif
- Манжета ф250 - 00-000.06.04.04.07.SLDPRT
- Толкатель - 00-000.06.04.04.02.SLDPRT
- Вилка - 00-000.06.04.04.04.SLDPRT
- Кольцо СП66-49-6 ГОСТ 6308-71.SLDPRT
- Поршень - 00-000.06.04.04.10.SLDPRT
- Привод пневматический.PDF
- Кольцо - 00-000.06.04.04.08.SLDPRT
