Привод пневматический 00-000.06.04.04.00 (чертежи)

Омский государственный технический университет
Кафедра машиностроения
Курсовой проект по дисциплине "Компьютерное проектирование"
На тему "Выбор и построение сборочного чертежа"
Омск 2016

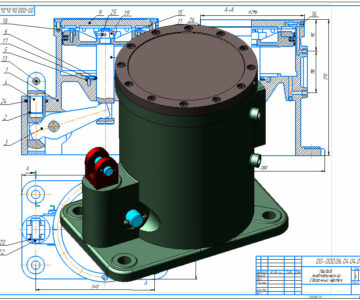

Привод пневматический 00-000.06.04.04.00
Привод предназначен для поджатия деталей усилием до 5 т при сборочно-сварочных операциях.
Список используемой литературы: Дукмасова В.С. (ред). Альбом заданий для выполнения сборочных чертежей.

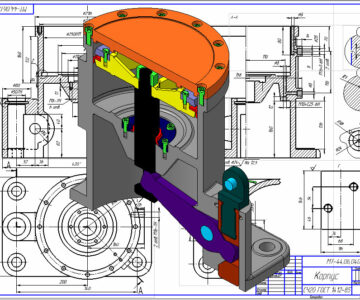

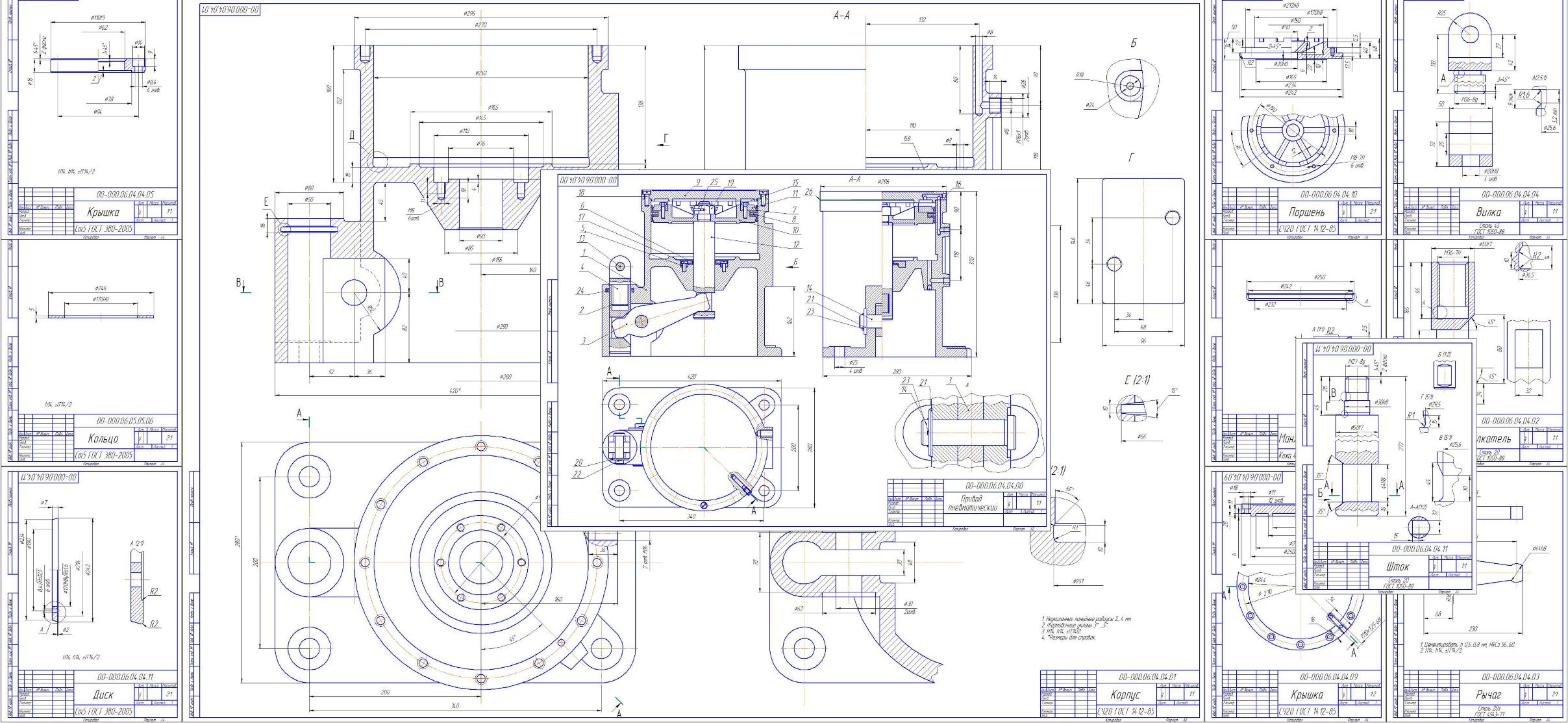

Состав: Привод пневматический (СБ), Деталировка (крышка, толкатель, поршень, корпус, рычаг, вилка, шток, диск, ось, крышка, манжета 50, кольцо, манжета 250), Спецификация.

Софт: КОМПАС-3D 15.1

Сайт: www

Файлы:
Диск _ 00-000.06.04.04.11.cdw
Чертеж 2.cdw
Крышка _ 00-000.06.04.04.05.cdw
Рычаг _ 00-000.06.04.04.03.cdw
Привод пневматический спец.spw
Кольцо _ 00-000.06.05.05.06.cdw
Толкатель _ 00-000.06.04.04.02.cdw
Манжета 250 _ 00-000.06.04.04.07.cdw
Корпус.cdw
Привод (СБ).cdw
Поршень.cdw
Крышка.cdw
Черчеж 3.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
