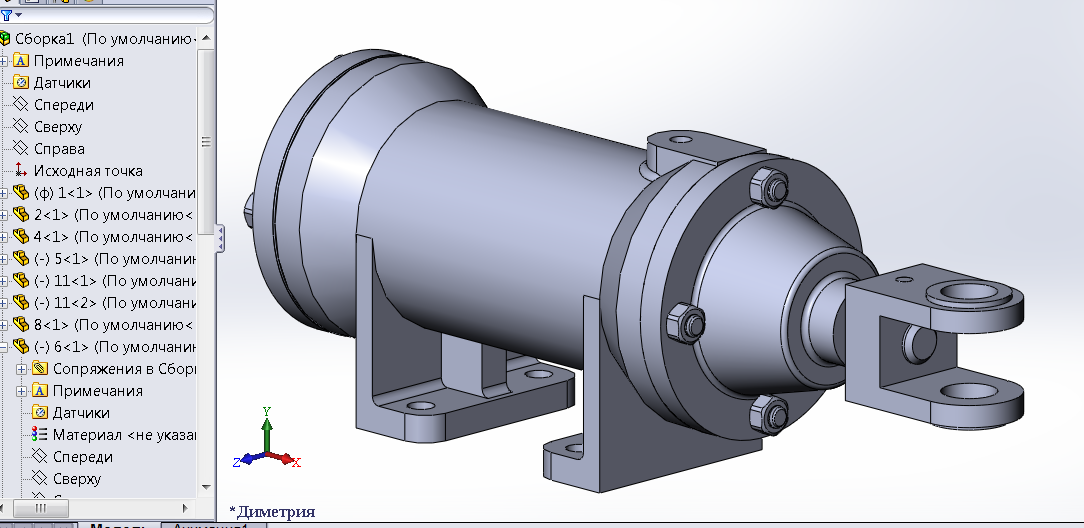

Пневматический поршневой МЧ00.47 привод является исполнительным механизмом одностороннего действия и предназначен для управления заслонкой газовой отсечки нагревательных колодцев. В файле имеется: 3D сборка и каждая 3D деталь сборки. Сборка выполнена по чертежу, который взят из С.К. Боголюбов "Чтение и деталирование сборочных чертежей "
