Пробковый кран МЧ00.79

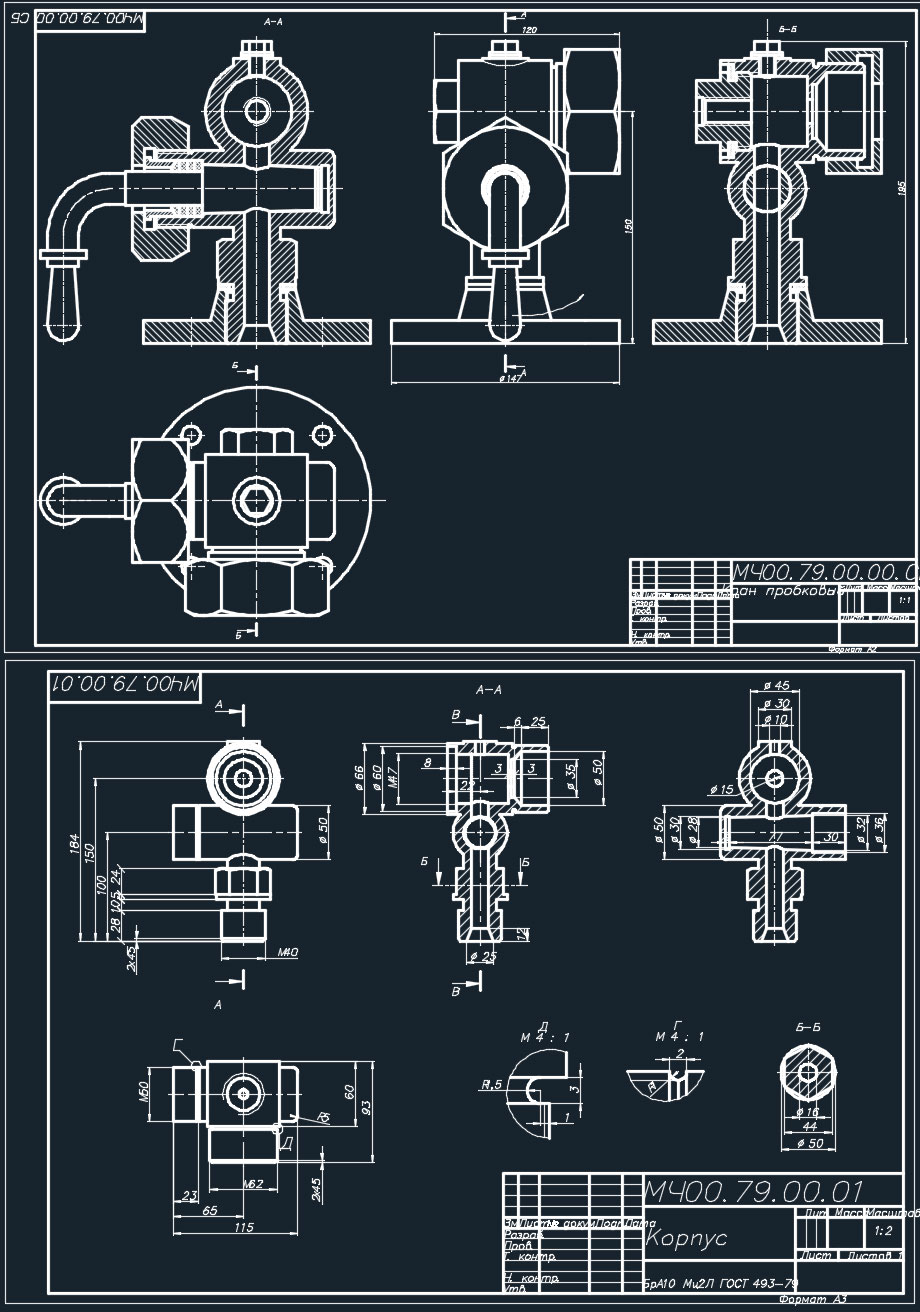

Деталировочные чертежи по Боголюбову, задание МЧ00.79. Всего в архиве 11 листов чертежей.
Пробковый кран предназначен для измерения площади поперечного сечения трубопровода, а следовательно, и количества жидкости, проходящей по трубопроводу.
Кран фланцем поз.3 устанавливают на резервуар с жидкостью и крепят четырьмя болтами с гайками (в 3D модели не отображены). К корпусу крана поз.1 подведены два трубопровода. Трубопроводы подсоединяют с одной стороны накидной гайкой поз.8, а с другой стороны ввинчивают в резьбовое отверстие патрубка поз.4. Уплотнение пробки поз.2 производится с помощью колец поз.10, втулки поз.7 и регулирующей гайки поз.5. Отверстие в корпусе, закрытое пробкой поз.9, служит для выхода жидкости при прочистке корпуса.

Состав: Сборочный чертеж (СБ), Спецификация, Деталировка Язык документа

Софт: AutoCAD 2013

Сайт: www

Просмотр файлов
МЧ00.79.00.00 - СП.dxf
МЧ00.79.00.01.dxf
МЧ00.79.00.02.dxf
МЧ00.79.00.03.dxf
МЧ00.79.00.04.dxf
МЧ00.79.00.05.dxf
МЧ00.79.00.06.dxf
МЧ00.79.00.07.dxf
МЧ00.79.00.08.dxf
МЧ00.79.00.09.dxf
МЧ00.79.00.00.dxf
