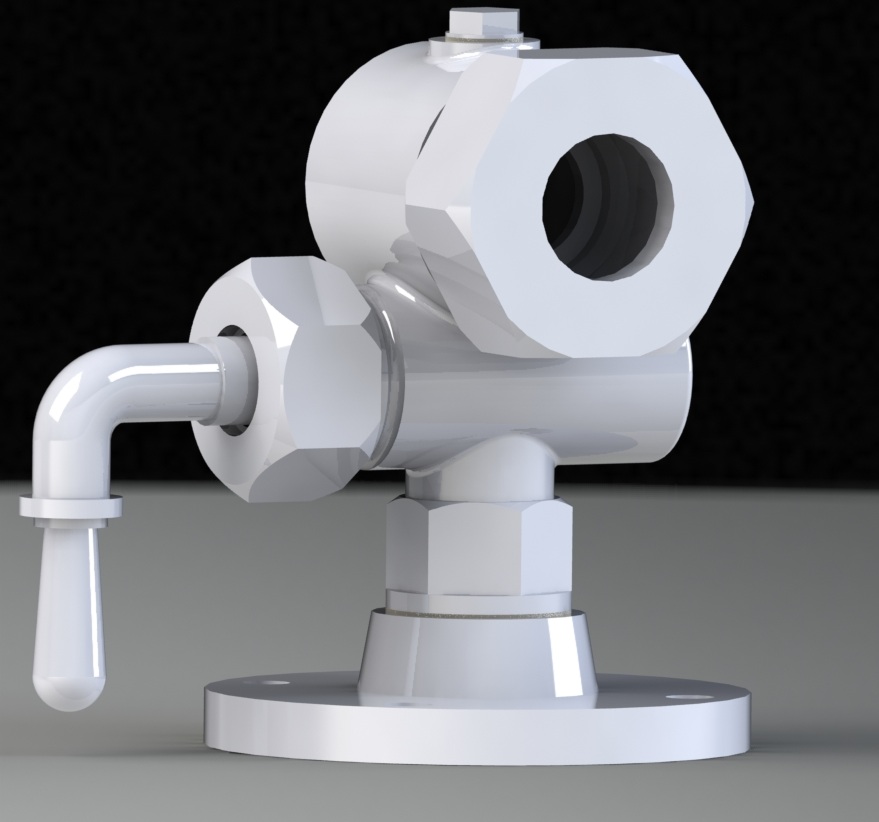

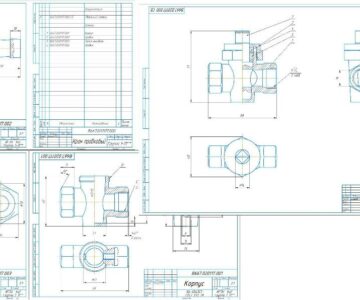

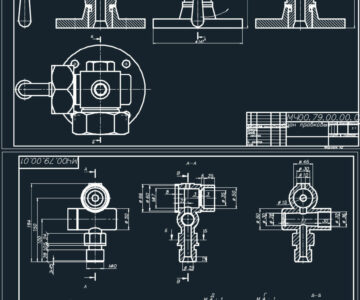

Кран пробковый МЧ.00.79

Детали:

1 - Корпус 1 шт;
2 - Пробка 1 шт;
3 - Фланец 1 шт;
4 - Патрубок 1 шт;
5 - Гайка 1 шт;
6 - Ручка 1шт;
7 - Втулка 1 шт;
8 - Гайка накидная 1 шт;
9 - Пробка 1 шт;
10 - Кольцо СГ 37-24-5 ГОСТ 6481-81 4 шт;
11 - Картон А 1 ГОСТ 9347-74 3 шт.

Пробковый кран предназначен для измерения площади поперечного сечения трубопровода, а следовательно, и количества жидкости, проходящей по трубопроводу.

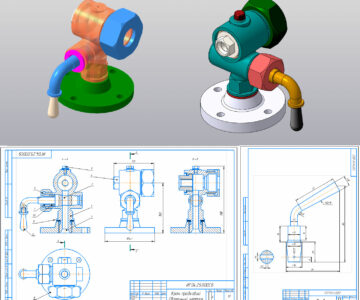

Кран фланцем поз.3 устанавливают на резервуар с жидкостью и крепят четырьмя болтами с гайками (в 3D модели не отображены). К корпусу крана поз.1 подведены два трубопровода. Трубопроводы подсоединяют с одной стороны накидной гайкой поз.8, а с другой стороны ввинчивают в резьбовое отверстие патрубка поз.4. Уплотнение пробки поз.2 производится с помощью колец поз.10, втулки поз.7 и регулирующей гайки поз.5. Отверстие в корпусе, закрытое пробкой поз.9, служит для выхода жидкости при прочистке корпуса.

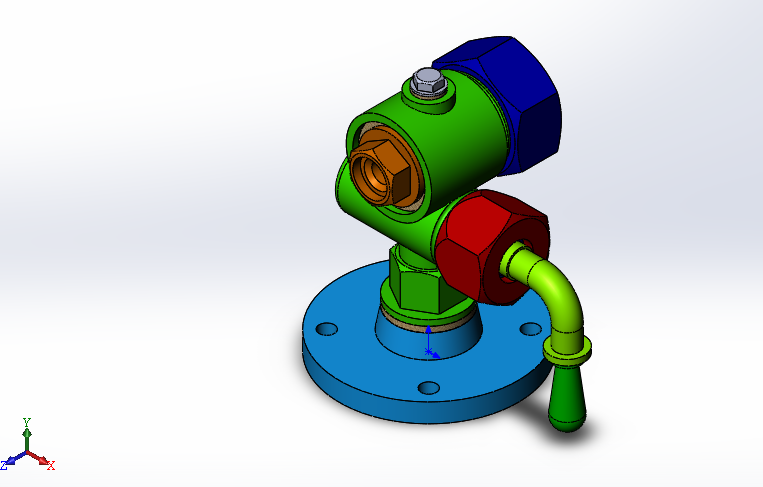

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2015

Файлы:
Кран пробковый МЧ.00.79.00.00.СБ\1 Корпус.SLDPRT
Кран пробковый МЧ.00.79.00.00.СБ\10 Кольцо косое СГ 37-24-5 ГОСТ 6481-81.SLDPRT
Кран пробковый МЧ.00.79.00.00.СБ\10 Кольцо СГ 37-24-5 ГОСТ 6481-81.SLDPRT
Кран пробковый МЧ.00.79.00.00.СБ\11 2 Картон А 1 ГОСТ 9347-74.SLDPRT
Кран пробковый МЧ.00.79.00.00.СБ\11 3 Картон А 1 ГОСТ 9347-74.SLDPRT
Кран пробковый МЧ.00.79.00.00.СБ\11 Картон А 1 ГОСТ 9347-74.SLDPRT
Кран пробковый МЧ.00.79.00.00.СБ\2 Пробка.SLDPRT
Кран пробковый МЧ.00.79.00.00.СБ\3 Фланец.SLDPRT
Кран пробковый МЧ.00.79.00.00.СБ\4 Патрубок.SLDPRT
Кран пробковый МЧ.00.79.00.00.СБ\5 Гайка.SLDPRT
Кран пробковый МЧ.00.79.00.00.СБ\6 Ручка.SLDPRT
Кран пробковый МЧ.00.79.00.00.СБ\7 Втулка.SLDPRT
Кран пробковый МЧ.00.79.00.00.СБ\8 Гайка накидная.SLDPRT
Кран пробковый МЧ.00.79.00.00.СБ\9 Пробка.SLDPRT
Кран пробковый МЧ.00.79.00.00.СБ\Кран Пробковый МЧ.00.79.00.00. СБ.JPG
Кран пробковый МЧ.00.79.00.00.СБ\Кран Пробковый МЧ.00.79.00.00. СБ.SLDASM
Кран пробковый МЧ.00.79.00.00.СБ
