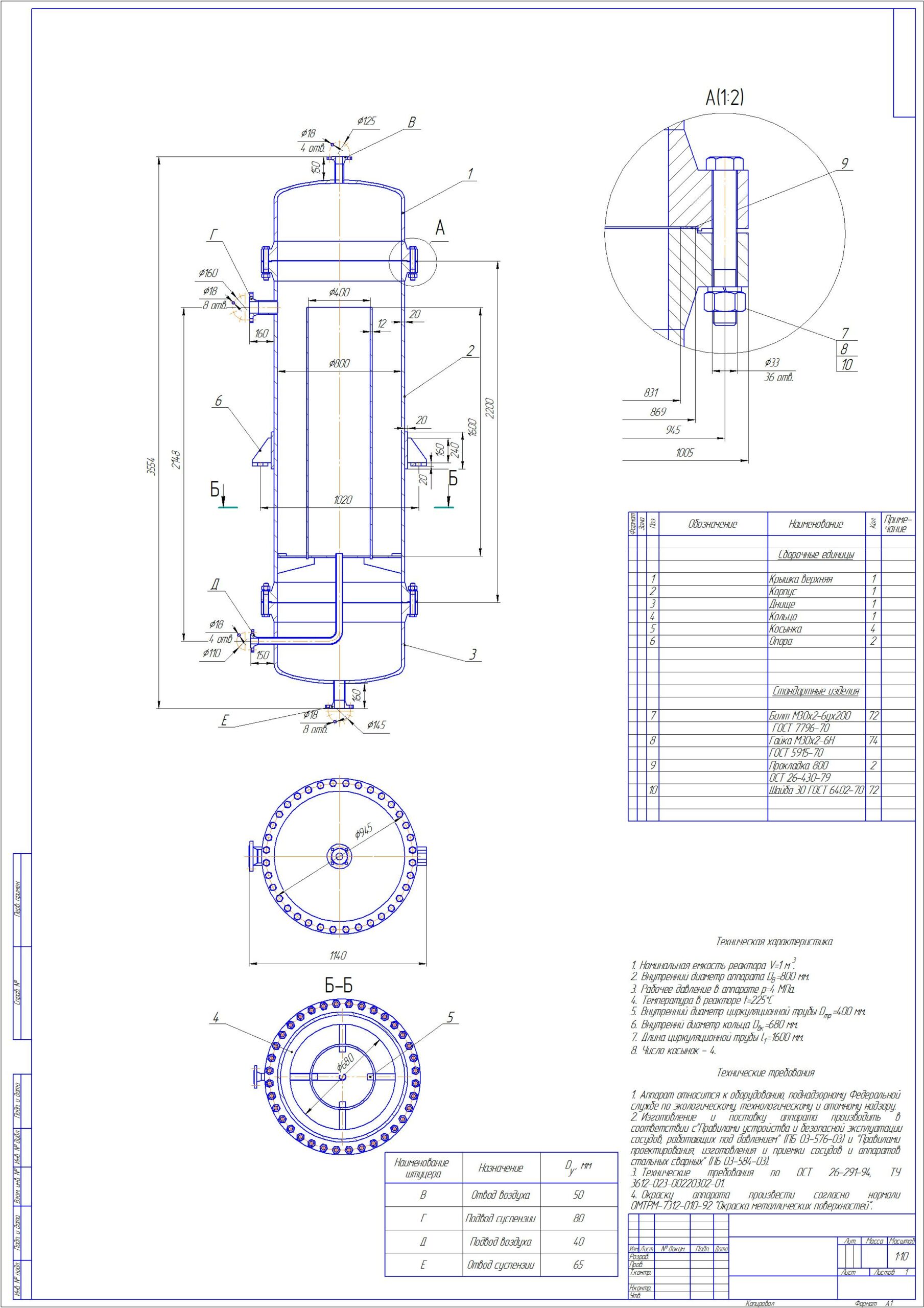

Разработка конструкции вертикального газлифтного реактора

Санкт-Петербургский государственный технологический институт (технический университет)
Кафедра инженерного проектирования
Курсовая работа по дисциплине "Инженерная графика"
На тему: "Разработка конструкции вертикального газлифтного реактора"
Санкт-Петербург 2017

Оглавление стр.
1.Введение………………………………………………………………………………...3
2. Цели и задачи……………………………………………………………………...…..4
3.Основная часть……………………………………………………………………..…..5
3.1. Устройство аппарата……………………………………………………………..…5
3.2. Принцип действия………………………………………………………………..….5
3.3. Техническая характеристика…………………………………………………...…..6
3.4. Дополнительные указания…………………………………………………...……..6
3.5. Выбор конструктивных элементов…………………………………………...……7
4. Расчет массы……………………………………………………………………....…..11
Выводы по работе…………………………………………………………………...…..16
Список используемой литературы……………………………………………………..161.

Номинальная емкость реактора V=1 м.
2.Внутренний диаметр аппарата D=800 мм.
3.Рабочее давление в аппарате р=4 МПа.
4.Температура в реакторе t=225°С
5.Внутренний диаметр циркуляционной трубы D=400 мм.
6.Внутреннй диаметр кольца D=680 мм.
7.Длина циркуляционной трубы l=1600 мм.
8.Число косынок - 4.
