Разработка конструкторской документации на изделие средней сложности. Кондуктор перекидной ТМСИ.2014.01 СБ

Курганский государственный университет
Кафедра технология машиностроения, металлорежущие станки и инструменты
Курсовая работа по дисциплине «Конструкторско-технологические САПР»
На тему: «Разработка конструкторской документации на изделие средней ложности»
Вариант задания (изделие) Кондуктор перекидной ТМСИ.2014.01.СБ

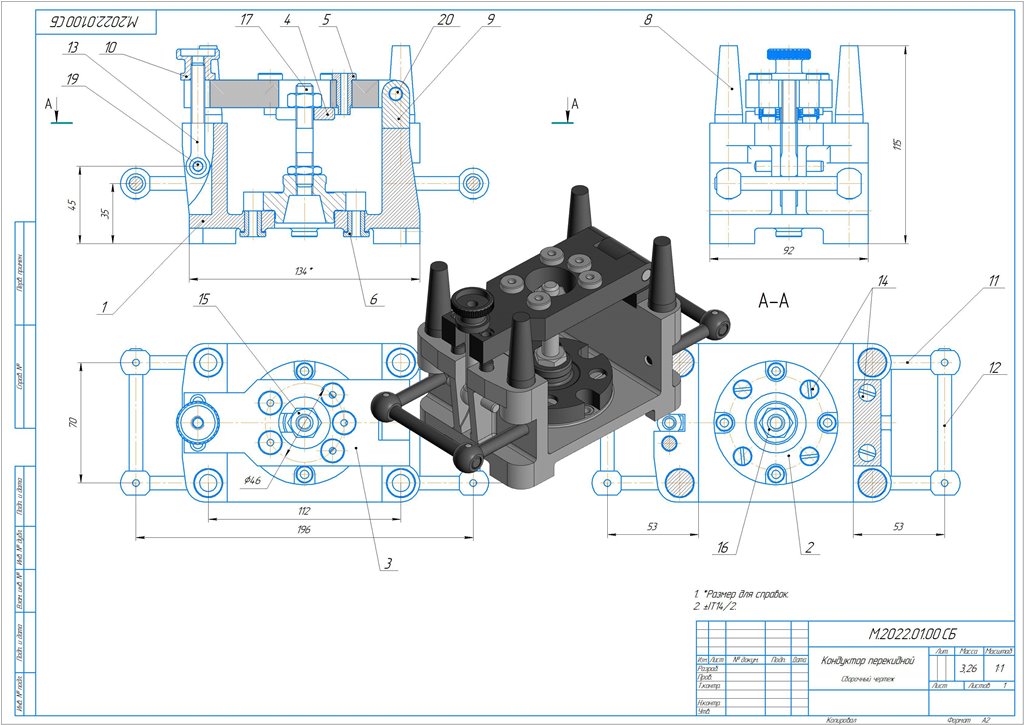

Перекидной кондуктор представляет собой приспособление для сверления отверстий через втулки поз.5 и поз.6 в двух противоположных фланцах детали, устанавливаемой на базу поз.2 и закрепляемой быстросъемной шайбой поз.4 и гайкой поз.15.В состав кондуктора входят 20 деталей, 8 из которых стандартные изделия:
- поз. 13 - болт М8-8g х 60.36 ГОСТ 3033-79 (1 шт.);
- поз. 14 - винт АМ6-8g х 12.58 ГОСТ 1491-80 (6 шт.);
- поз. 15 - гайка М10-7Н.5 ГОСТ 5915-70 (1 шт.);
- поз 16 - гайка М10-7Н.5 ГОСТ 5916-70 (1 шт.);
- поз. 17 - шпилька М10-8g х 40.58 ГОСТ 22038-76 (1 шт.);
- поз. 18 - штифт 4n6 х 18 ГОСТ 3128-70 (4 шт.);
- поз. 19 - штифт 6n6 х 40 ГОСТ 3128-70 (1 шт.);
- поз. 20 - штифт 8n6 х 50 ГОСТ 3128-70 (1 шт.).

СОДЕРЖАНИЕ

1. Разработка трехмерных моделей деталей изделия кондуктор перекидной………………...………………………………………………..……..9
2. Разработка трехмерной модели сборки изделия кондуктор
перекидной…………………………………………………………………….…13
ПРИЛОЖЕНИЯ…………………………………………………………………15
