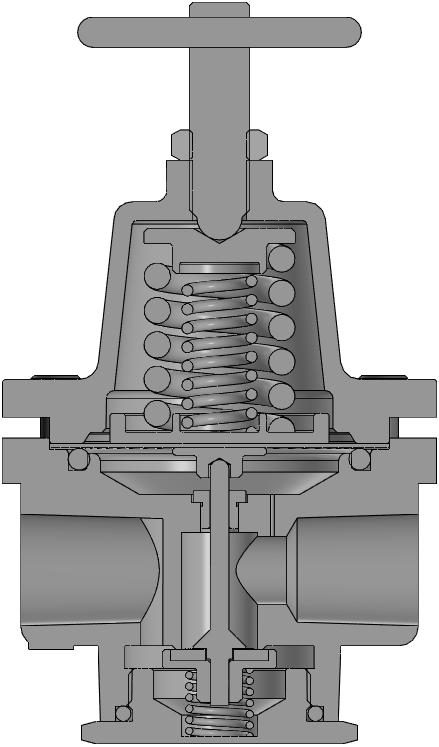

Регулятор давления - Задание №2 из альбома В.В. Рассохина

Было задание сделать 3д модель регулятора давления по чертежам .. При завертывании винта пружины передают давление винта на диаграмму и далее через шток на пружину. При этом клапан опускается и приоткрывает центральное отверстие корпуса, создавая к нему проход для воздуха, поступающего из сети. Направление подачи воздуха в регулятор указывает стрелка, отлитая на корпусе. Далее воздух поступает по трем каналам в манометр, в пневмосистему, обслуживаемого агрегата и через отверстие в верхнюю поддиафрагменную полость, где устанавливается определенное давление. Равное или меньше давления в сети. Под действием этого давления диафрагма сжимает пружины. Одновременно освобождается пружина, которая поднимает клапан, запирающий отверстие корпуса. Таким образом давление в сети перекрывается, и в нижней полости корпуса наступает разряжение, которое передается нижней поддиафрагменной полости. Диафрагма под действием верхних пружин сжимает нижнюю пружину, образуя щель, в которую поступает очередная порция воздуха из сети. Вращением винта можно регулировать зазор между шайбой и отверстием в крышке, а это значит - и давление на выходе из регулятора. Стабильность давления регулируется автоматически.
