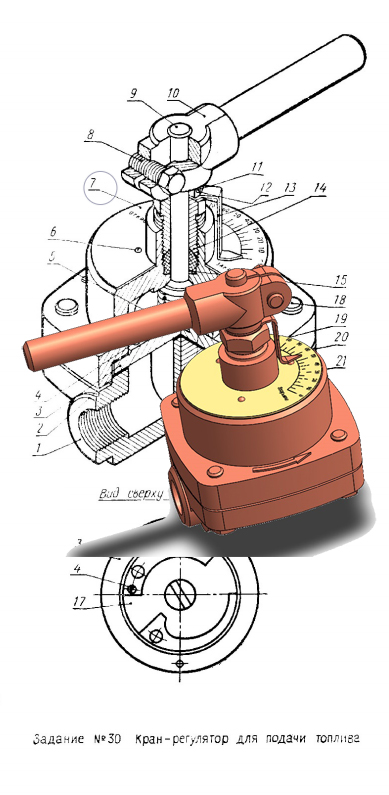

Кран-регулятор для подачи топлива (Задание №30 из альбома В.В. Рассохина)

366

Санкт-Петербургский Политехнический Университет им. Петра Великого, Высшая Школа Теоретической Механики, курсовой проект по теме "3-D моделирование с применением пакета Solidworks", Санкт-Петербург 2020

Задание взято из альбома заданий для выполнения сборочных чертежей, Рассохин В.В. (1974), Вариант №30:

СОДЕРЖАНИЕ

Введение 3
1. Чтение чертежа 4
1.1 Назначение изделия. Устройство и работа и т.п. 4
1.2 Состав изделия 4
2. Создание эскизов 6
3. Создание объемных деталей по готовым эскизам 9
4. Сборка модели крана-регулятора 12
Заключение 16
Список использованной литературы 17

задание №30 кран-регулятор подача топлива Рассохин

Автор

Павел Беленко

Дата

06.06.2021

Язык

Русский

Состав

В изделие входит 13 оригинальных деталей, которые подлежат изготовлению: дет. 1 - корпус; дет. 2 – прокладка №1; дет. 3 - дроссель; дет. 5 - центрик; дет. 7 - указатель процента открытия; дет. 9 - шток ручки; дет. 10 - ручка; дет. 12 - кольцо; дет. 13 – стрелка-указатель; дет. 14 - втулка сальника; дет. 17 - регулятор; дет. 20 – прокладка №2; дет. 21 – крышка. Оставшиеся составные части – стандартные детали: дет. 4 – винт М3×5 (ГОСТ 1491 - 72); дет. 6 – заклепка М2×5 (ГОСТ 10299 - 68**); дет. 8 – болт М8×20 (ГОСТ 7805 - 70); дет. 11 – винт установочный M3×50 (ГОСТ 1476 - 64*); дет. 15 – набивка сальниковая марки АП - шнур, диаметр сечения которого равен 4 мм (ГОСТ 5152 - 66); дет. 16 - пружина 340 (ГОСТ 13767 - 68); дет. 18 – болт М8×30 (ГОСТ 7805 - 70); дет. 19 – штифт цилиндрический 3Пр22а×14 (ГОСТ 3128 - 70).

Софт

SolidWorks 2018 SP5.0 Как открыть?
