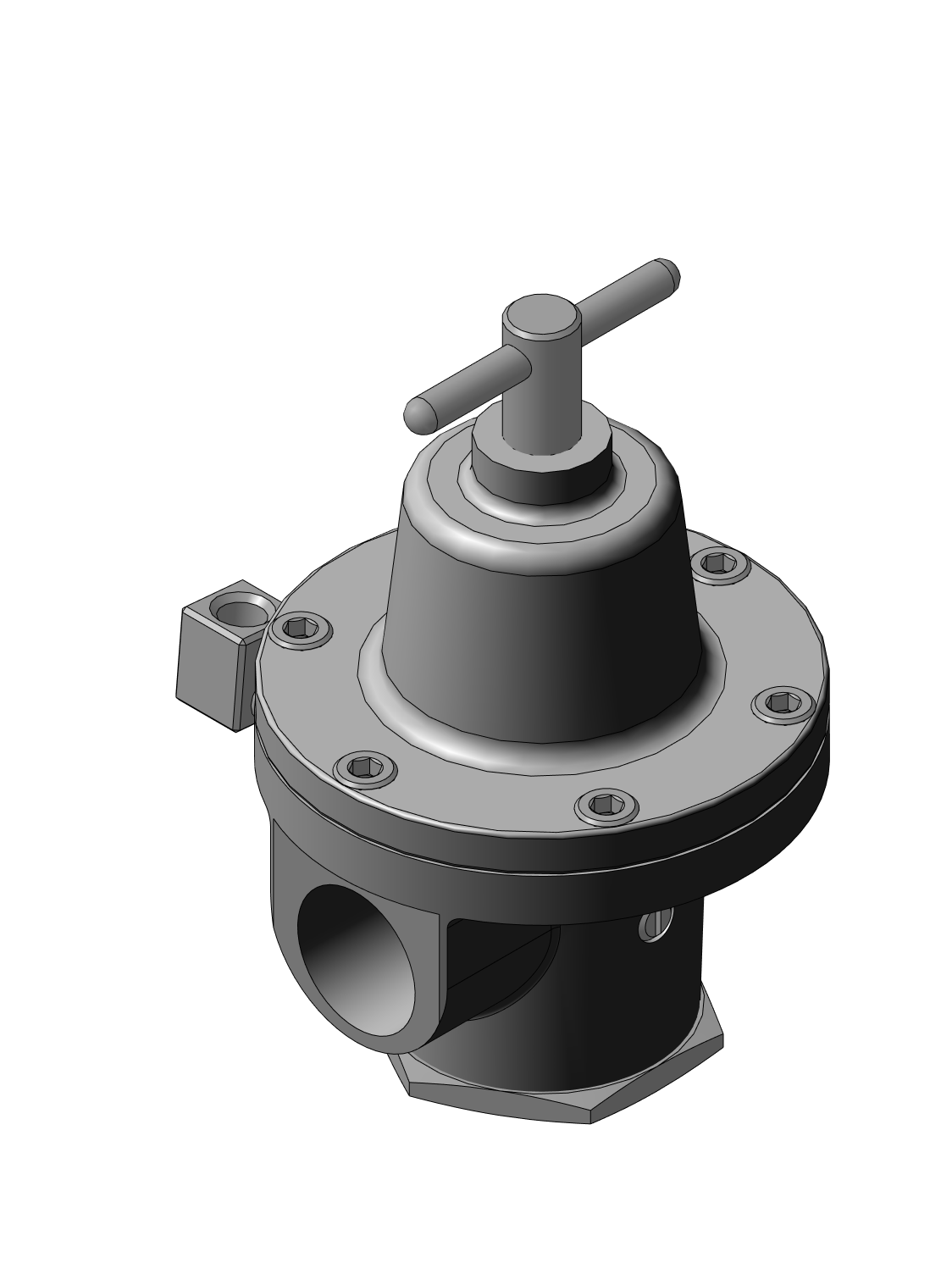

Регулятор давления (Задание №2 из альбома В.В. Рассохина)

Прибор служит для регулирования и автоматического поддержания заданного давления в пневмосистемах, обслуживающих различные станки, приспособления и другие механизмы.

Состав: 3D сборка, модели всех деталей Язык документа

Софт: КОМПАС-3D 17.1

Каталог / Начертательная геометрия и Инженерная графика / Регулятор давления (Задание №2 из альбома В.В. Рассохина)

Просмотр файлов
Винт.m3d
винт и штифт.a3d
Втулка.m3d
Диафрагма.m3d
Клапан.m3d
клапан_сборка.a3d
Кольцо d=4.1.m3d
Кольцо d=5.8.m3d
Корпус.m3d
Крышка.m3d
Опора.m3d
Пробка.m3d
Пробка коническая мелкая.m3d
Прокладка.m3d
регулятор давления.a3d
Тарелка.m3d
Угольник.m3d
Упор.m3d
Шайба.m3d
Штифт.m3d
Шток.m3d
