Шарнир шаровой

Оренбургский государственный университет.
Кафедра начертательной геометрии и инженерной графики
Курсовой проект по теме "3D моделирование"
На тему Шарнир шаровой
Оренбург 2019

Вариант Шарнир шаровой. Работа выполнена согласно заданию преподавателя.

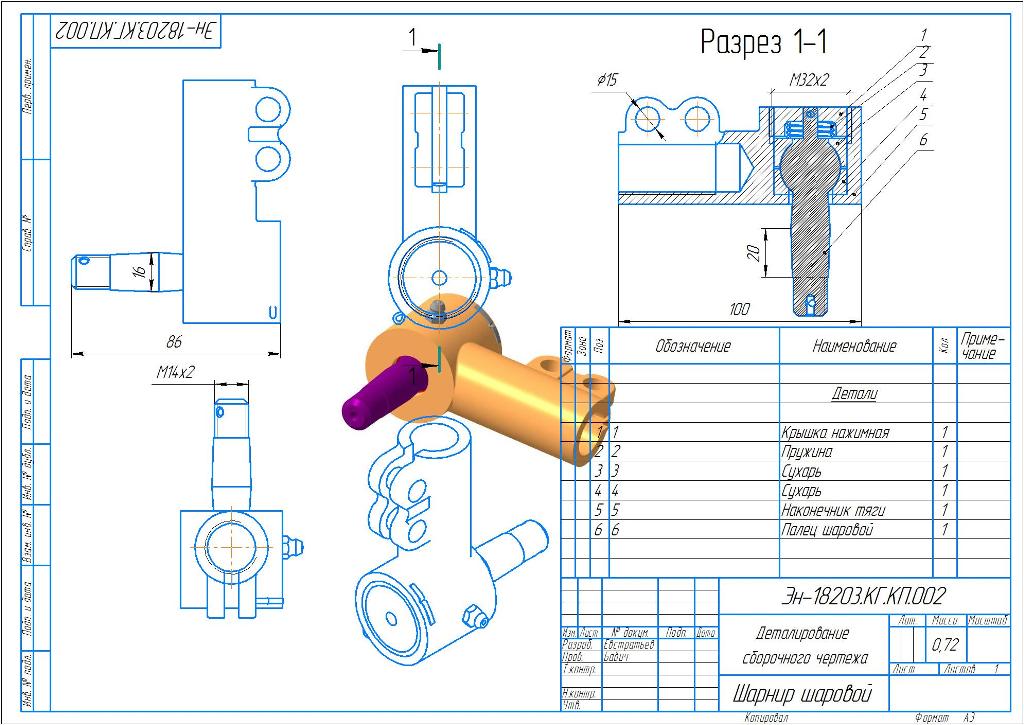

Шаровой шарнир служит для соединения поперечной тяги с рычагом поворотной стойки колеса. Основной деталью шарнира является наконечник 5 рулевой тяги, в который вмонтированы сухари 3 и 4, пружина 2, нажимная крышка 1, шаровой палец 6 и пресс-масленка 7. Под действием пружины сухари сферическими поверхностями плотно охватывают шаровой палец. Сила сжатия пружины регулируется крышкой, положение которой фиксируется шплинтом 8. Такое устройство шарнирного соединения обеспечивает автоматическое устранение зазора при износе его деталей и позволяет поперечной рулевой тяге вращаться (отклоняться) относительно шаровой поверхности пальца в любом направлении
