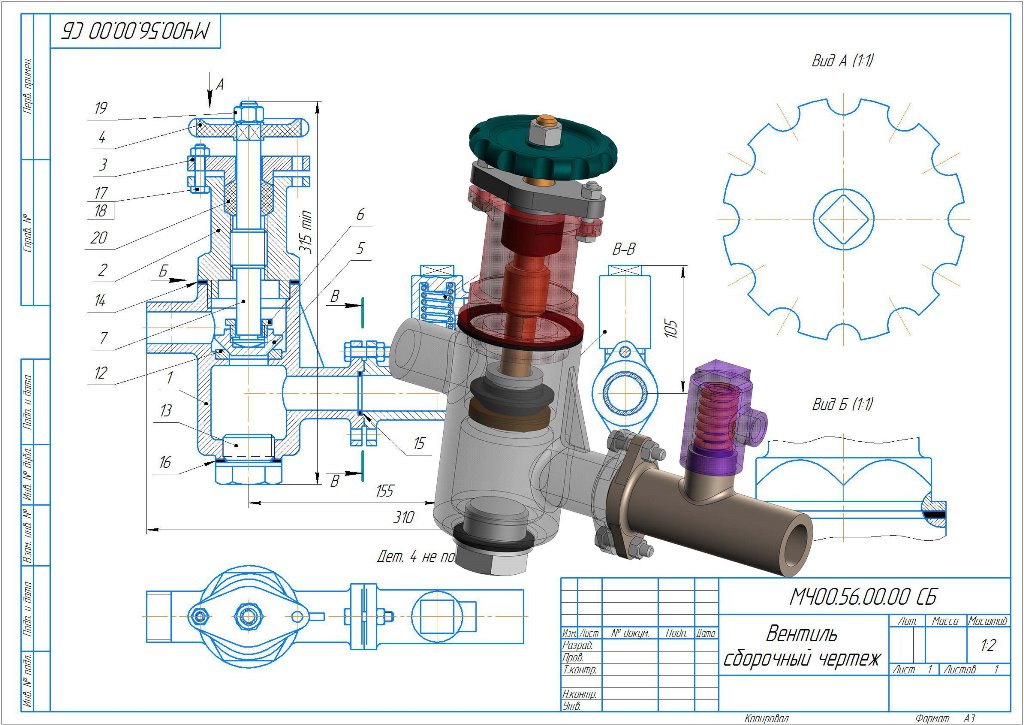

Вентиль предназначен для изменения расхода жидкости или пара, проходящих по трубопроводу. При вращении маховичка (поз. 4) влево винт (поз. 7) будет подниматься и клапан (поз. 5) откроет отверстие седла (поз. 12). При этом жидкость или пар начнет переходить из нижней горизонтальной трубы в верхнюю. Для предотвращения утечки между крышкой (поз. 2) и винтом предусмотрено сальниковое уплотнение (поз. 20), которое поджимается фланцем (поз. 3). Для сохранения герметичности предусмотрены прокладки (поз. 14, 15, 16). На тройнике (поз. 9) установлен предохранительный клапан, который служит для выпуска жидкости или пара при избыточном давлении. При повышении давления клапан (поз. 11) поднимается, сжимая пружину (поз. 10). При этом избыток жидкости или пара выходит через образовавшуюся щель в боковое отверстие колпака (поз. 8).
